產品描述

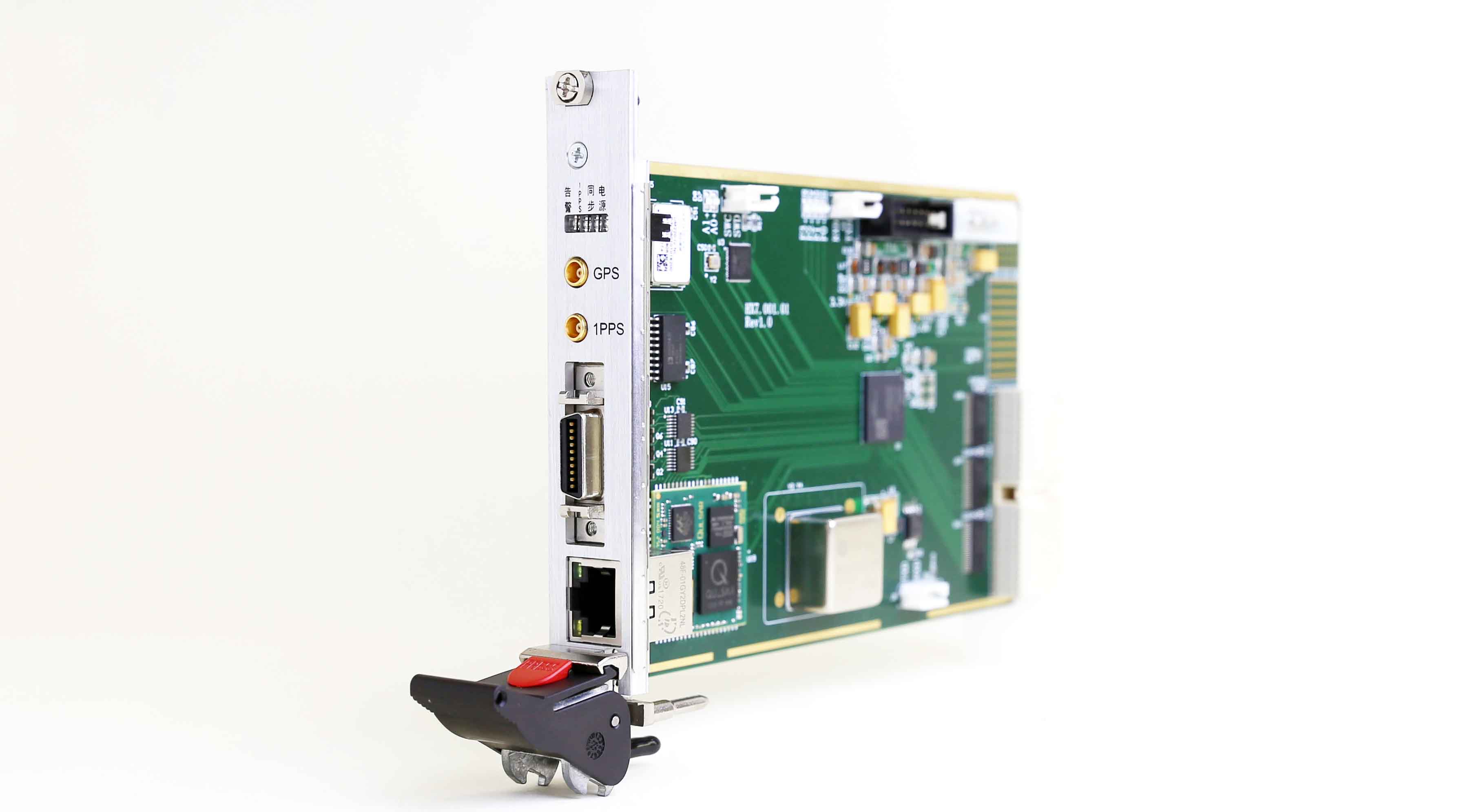

T220-X PXI同步時鐘卡支持多種參考輸入和輸出，可根據需求采用不同的組合為計算機系統提供高精度時間信息，同時也可對外授時。支持GPS、1PPS和TOD信號作為參考源輸入，對外授時輸出PTP、B碼、TOD+1PPS信號。
該板卡通過PXI接口為計算機傳遞時間信息和定時中斷信號，實現計算機軟件時間與板卡的時間同步。內置高溫恒溫晶振，即使切斷所有參考時間源，板卡內部高穩晶振仍能在一定時間內保持一定時間精度范圍內連續運行，從而繼續為計算機系統提供較準確的時間信號，大大提高了產品連續運行的可靠性。
技術指標接收機
頻 點：GPS（L1），BD2（B1）；
通道數量：跟蹤48通道；
授時精度：＜30ns(RMS)；
水平精度：15m；
高程精度：20m；
連 接 器：MCX。
IEEE-1588
路數：1路；
版本：IEEE1588 V2（主鐘模式）；
同步精度：≤100ns（點對點）；
連接器：RJ45
B-DC輸入/輸出
路 數：1路；
電 平：RS422（隔離）；
同步精度：≤100ns（OCXO）；
連接方式：SCSI。
Tod輸入/輸出
路 數：1路；
電 平：LVTTL；
串口協議：9600-N-8-1；
幀 格 式：NMEA（ZDA）。
連接方式：SCSI。
1PPS輸入/輸出
路 數：1路；
電 平：LVTTL；
連接方式：SCSI。
可編程脈沖信號
路 數：2路；
輸入電平：LVTTL；
周期范圍：100us~1S;
脈寬范圍：200us~999900us;
步 進：10ns
連接方式：SCSI。
電源
供電：PXI插槽 5V供電。
功耗：3W（典型值）。
環境特點
操作溫度：-20℃～60℃；
存儲溫度：-25℃～85℃；
濕度：≤95%，無冷凝
|
重要特點
● 支持GPS、北斗接收機
● 支持B碼、1PPS+Tod作為參考源輸入
● 支持IEEE-1588 V2協議(主鐘對外授時)
● 支持GPS/BD馴服本地恒溫晶振
● 支持B碼、1PPS+Tod對外授時
● 支持可編程脈沖信號輸出
● 支持windows 系統，提供豐富的軟件接口
● PXI 接口,兼容各種工控機
