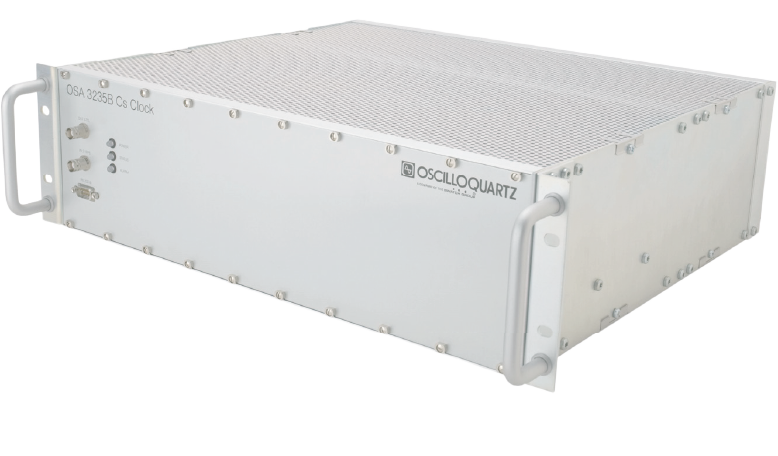

OSA 3235B計量型銫原子鐘
計量用數字銫參考時鐘源近年來，科學研究對時間和頻率參考源提出了來越來越嚴格的要求，銫頻標的規格也隨之不斷提高。小型化、易 操作的高性能銫鐘的出現，為滿足導航、通訊、守時系統等方面的嚴格需求提供了靈活的選擇。

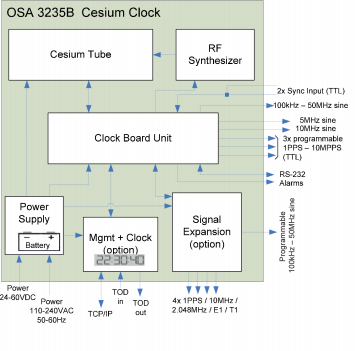

OSA 3235B 銫鐘是一種原子頻標，它利用了基態銫-133 原子的超精細躍遷，使用最新技術設計和制造，外形緊 湊，尺寸小。 得益于它的小體積，OSA 3235B提供了市場上無可比擬的可操作性。加上其長壽命銫管，OSA 3235B的性能能滿足我們的長遠需求。
 銫鐘性能參數
• 頻率準確度 ±1x10-12
• 頻率復現 ±1x10-12
• 短穩 ADEV
1s 1.2x10-11
10s 8.5x10-12
100s 2.7x10-12
1’000s 8.5x10-13
10’000s 2.7x10-13
100’000s 8.5x10-14
本底 5x10-14
• 可設置性 分辨率 ＜±1x10-15 范圍 1x10-9
預熱時間 45分鐘（25°C）
機械特性
19″： 3U 132 x 436x 400mm(高×寬×深)，
含前后面板連接器和23″機架適配器
桌面機箱 可選
重量 ＜15Kg （不含包裝）
環境要求
操作條件 EN 300 019-1-3, class 3.2
(溫度范圍擴大到-5 ℃~+55 ℃)
運輸 EN 300 019-1-2, class 2.2
存儲 EN 300 019-1-1, class 1.1
濕度 不高于95%
海拔 0-15000m
DC磁場 不超過±2高斯
安全 EN 61010-1
EMC&ESD EN 50081-1, EN 50082-1
IEC 801 parts 2,3,4,5,6
CE 合規
前面板LED指示燈
監控 前后面板各三個LED等，分別監控
電源狀態，運行狀態和告警狀態
管理和通訊擴展（可選1）通訊端口
管理端口 RJ45（支持以太網TCP/IP）
時間（TOD） 1路 DB9 (m)
1 路DB9 (f) 帶有可編程開關
顯示 5.7″LCD (前面板)
|
輸出
直接輸出 5MHz 10MHz
輸出電平 1Vrms
輸出相位噪聲
±0,2@50歐 1Vrms ±0,2@50歐
1Hz -95dBc/Hz -90dBc/Hz
10 Hz -125dBc/Hz -120dBc/Hz
100Hz -140dBc/Hz -135dBc/Hz
1kHz -150dBc/Hz -145dBc/Hz
輔助輸出 模擬 時鐘輸出
端口數 1 3
頻率 0.1-50MHz 1PPS/1/5/10MHz
輸出電平 典型 500mVrms @50歐
最低 250 mVrms ≥3V@50歐
輸出波形 正弦波 方波或脈沖
端口類型 細同軸電纜接口BNC 細同軸電纜接口
同步輸入
數量 2（前面板1路，后面板1路）
輸入類型及端口 1PPS TTL(≥3V)-BNC
輸出擴展模塊（可選）可編程模擬輸出
數量 1
頻率可控 0.1 - 50 MHz
輸出電平 典型 500mVrms@50歐 (最低
250mVrms)
端口 細同軸電纜接口 75歐(T1:DB-9 100歐)
可編程電信輸出
端口數量 4
頻率 Configurable: 2.048 MHz / E1 / T1
/ 1PPS / 10MHz
輸出電平 G703
端口類型 BNC 75歐 (T1: DB-9 100歐)
電源輸入電壓
• 230V交流(88V-264VAC 50-60Hz)
• 48VDC (波動范圍20V – 60V) • 雙回路供電
• 功耗60W 25 °C（預熱階段可達70W）
可選備用電池
• 內置電池，斷電情況下可支持設備工作45分鐘
管理通訊端口
端口：2路RS232 （前后面板各一路），支持本地和SyncView PlusTM遠
程管理。
告警
繼電器結點 3個告警指示
|
