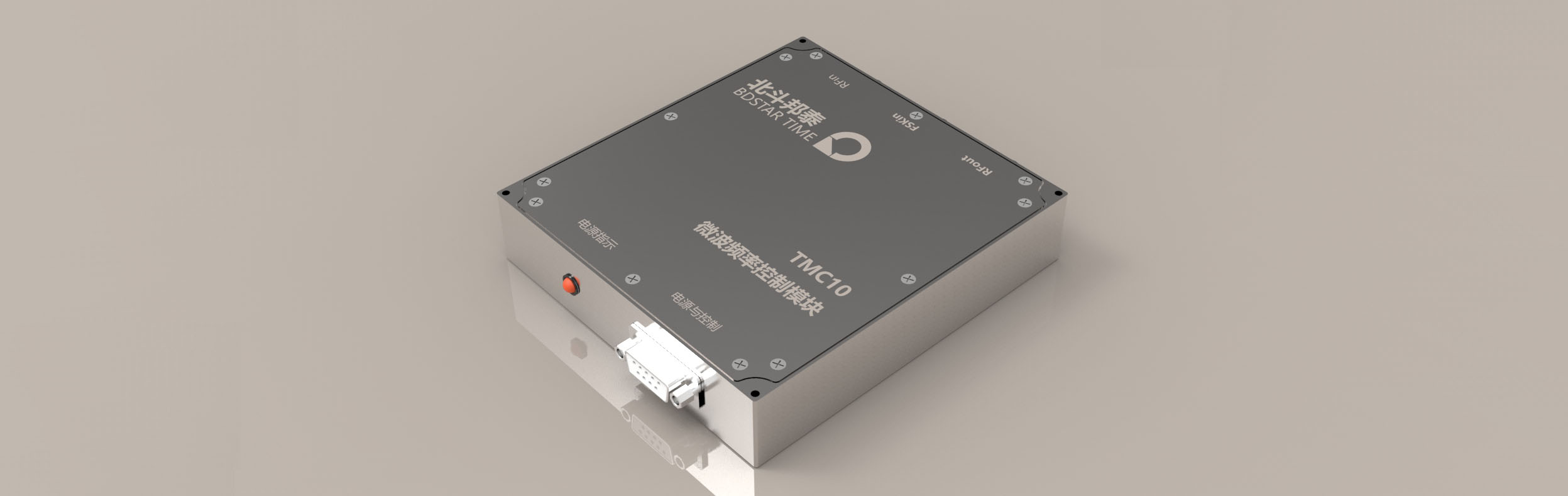

技術指標項目

  規格

  備注

  輸入信號

  輸入?yún)⒖夹盘?/p>

 1 頻率

 10MHz

 2 電平

 >+5dBm

 3 阻抗

 50Ω

  輸入調制信號

 1 頻率

 1Hz~1kHz

  步進1Hz

 2 信號形式

 CMOS電平方波（0: 0V; 1: 3.3V）

 3 調制形式

 FSK

 輸出信號及功能

 輸出信號

 電特性

 1.頻率

 中心頻率9192.63177MHz

 2.頻率準確度

 與輸入?yún)⒖夹盘栆恢?/p>

 3.路數

 1路

 4.輸出功率

 -15dBm~+3dBm，步進0.1dBm

 5.功率穩定性

 0.3dB/12h

分別測試輸出功率為-9dBm，-6dBm，-3dBm，0dBm，+3dBm處的功率

 6.阻抗

 50Ω

設計保證

 7.相位噪聲

 1Hz：≤-45dBc/Hz；

 10Hz：≤-70dBc/Hz；

 100Hz：≤-85dBc/Hz；

 1kHz：≤-90dBc/Hz；

 10kHz：≤-100dBc/Hz；

 100kHz：≤-100dBc/Hz；

 10MHz輸入信號相噪為   1Hz：-108dBc/Hz、   10Hz：-137dBc/Hz、   100Hz：-157dBc/Hz、   1kHz：-161dBc/Hz、   10kHz：-162dBc/Hz的前提下

 8.頻譜純度

 諧波抑制：-40dBc

 雜波抑制：<-60dBc，130kHz以   內；-40 dBc，130kHz以外

 掃描功能及

 1.掃頻范圍

 以頻率9192.63177MHz為中心   ±250kHz范圍可調，頻率分辨率.   ≤0.9mHz，步進可調1Hz—1KHz，   步進調節分辨率1Hz

 2.駐留時間

 1~10ms范圍可調，精度1ms，步進   1ms

  調制功能

 具備FSK調制功能

 頻率跳變時間

 ≤300ns

 串口控制功能

 RS232串口設定微波信號源輸出中心頻率、功率、開啟/關閉調制、設定調制方式（三角波掃描或FSK調制），設置調制深度等）

串口命令具體內容及格式后續由甲方提供

其他功能

1. 內部由外參考10MHz倍頻得到的100MHz信號加一個輸出接口，共外部使用，且該輸出的100MHz信號與內部使用的100MHz信號，隔離度大于等于90dB。

2. 預留一個功率控制端口，由甲方能夠給功率增加不大于100Hz的調制信號，請說明該端口的電特性，如電壓、電流等參數

3.手動調整頻偏功能：調整范圍中心頻率—4Hz到中心頻率+4Hz，步進0.9mHz，通過串口設定。

電源和功耗

+12V≤1.8A，-12V≤400mA

工作溫度

0℃~60℃

存儲溫度

-10℃~+70℃

接口要求及外形尺寸

低頻接口

電源和程序接口J30J-9ZKPXSI

1.+12V;2.-12V地；標識為“電源”

控制接口DB9;XS2

2.模塊串口發；3.模塊串口收；5.GND。其余懸空，標識為“控制”

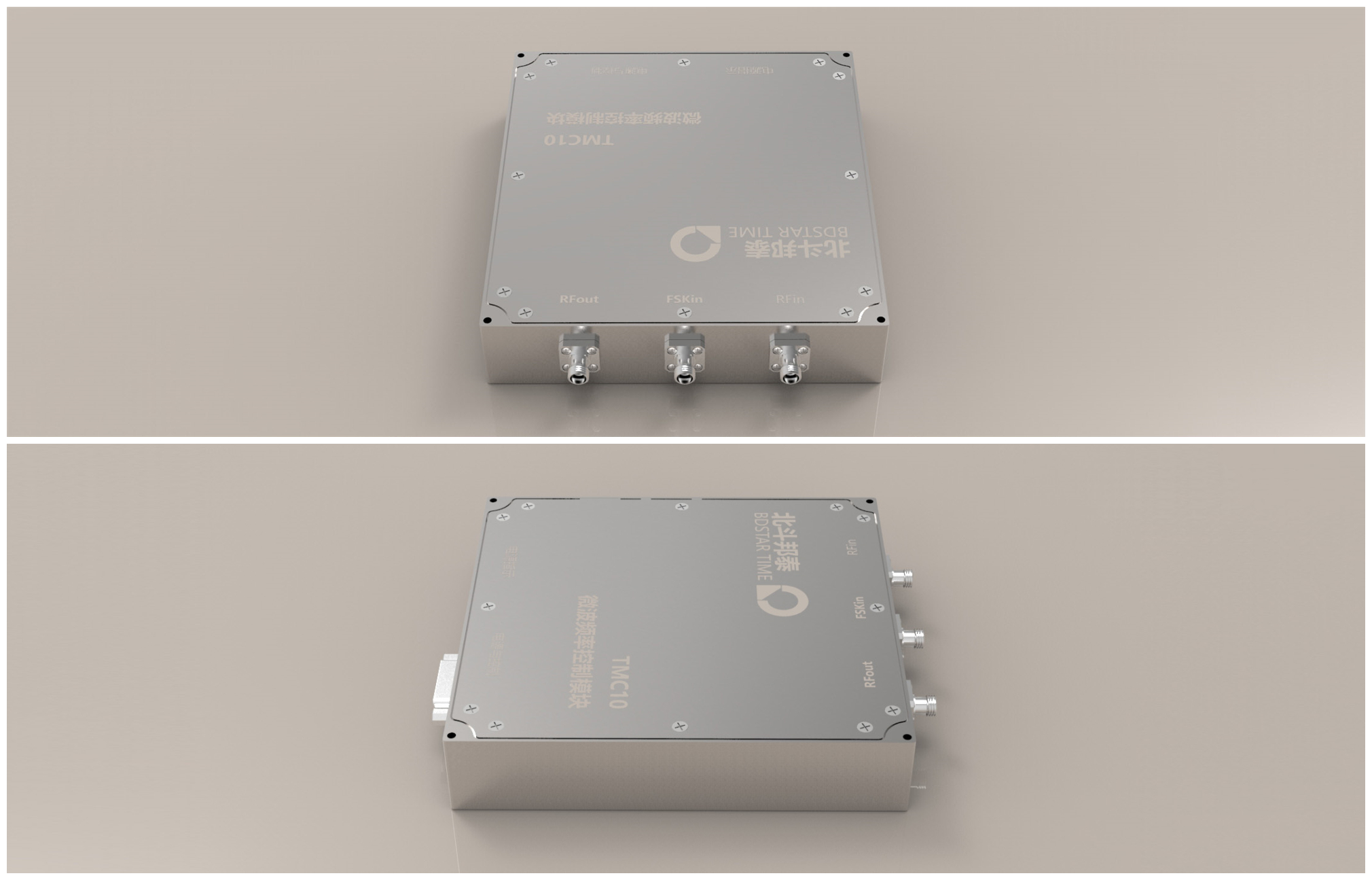

高頻接口

SMA-Female

XS3-XS5

參考輸入標識為“REF”，信號輸出端標識為“OUT”，調制信號輸入端標識為“調制”

控制接口

RS232  波特率115200；

外形尺寸

150mmX120mmX80mm

元器件要求

元器件采用工業級及以上

質量等級

工業級

執行標準

SJ-20527A-2003《微波組件總規范》

試驗檢驗條件

高溫工作4小時，工作正常；低溫工作2小時，工作正常；常溫狀態下測試指標。
