3120A 相噪短穩分析盒
穩定度測量

產品描述

Microsemi（并購了Symmetricom公司）公司開發了直接數字相位噪聲測量技術，這項技術已經擴展到一個測試探頭。精確的相噪和阿倫方差測量成本顯著降低。

Microsemi（并購了Symmetricom公司）的3120A是一款高性能的測試探頭，可以測量射頻源端口和雙端口設備的振幅、相位和頻率的穩定（頻率：0.5MHz—30MHz）。

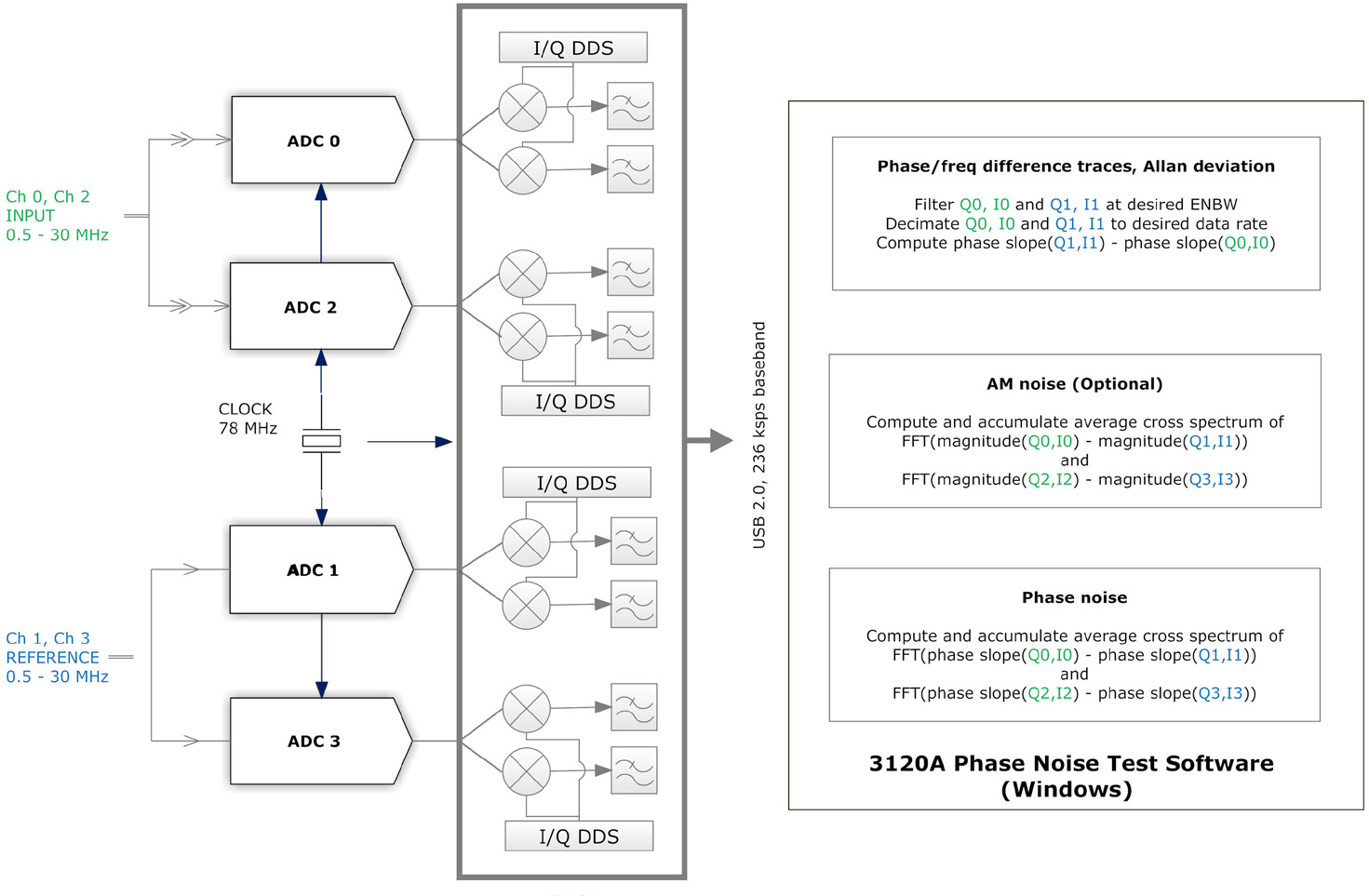

3120A的測試內容如下：

主要特點

● 實時“帶狀圖”相和具有亞皮秒（PS）精度和頻率的差異

● 絕對頻率計數為：13+位每秒，最大17位（升級選項）)

● 阿倫方差(ADEV)通常小于1E-13（t=1s）

● 改進的阿倫方差（MDEV）方面，哈德曼方差(HDEV)，時間偏差（TDEV）。（升級選項）

● RMS集成的相噪和相噪偏移量為：

● 1Hz—100kHz，水平低于-170dBc/Hz(升級選項)

● AM噪聲偏移量為：1Hz—100kHz，<-170dBc/Hz(升級選項)

● RMS集成的抖動時間小于100fs，殘余抖動為：1Hz—100kHz（升級選項）

主要優點

● 在幾秒內能顯示出測試結果

● 支持不同頻率的輸入和參考的測試

● 高性價比的解決方案

● 無測量的校準要求，節省時間

● 易于具有直觀圖形用戶界面的軟件使用

● 小尺寸

T800 高性能時鐘服務器可以廣泛應用于政府、國防、金融、證券、保險、移動通信、
云計算、電子商務、能源電力、石油石化、工業自動化、智能交通、安防、智慧城市、
物聯網等領域。

主要特點

● 獨立輸入和參考頻率為：0.5MHz-30MHz

● PM噪聲的互相關測試偏移量為：1Hz-100kHz

● 阿倫方差(ADEV)通常為：<1E-13(t=1s)

● SFDR指定為：-100dBc,，通常低于-120dBc

● 頻率和相位差圖以一百萬+點記錄描繪振蕩器漂移

● 包括數字I/O拓展端口和獨立ADCs輸入

● 易于使用的測量軟件，完整多線程高性能測量

● ASCII文件格式擁有靈活的數據導入和導出選項

可選功能（軟件升級）

● AM噪聲

● MDEV、HDEV、TDEV和抖動測量的信號統計特性

● 頻率計數器許可協議

● 模板測試許可

● 所有受支持的測量，都具有用戶可定義的限制線

3120A需要一臺PC主機和用戶提供的外部參考振蕩器。幾乎所有方面的測量性能的準確度、重復性、本底噪聲和雜散響應都依賴于能夠提供最好的參考信號，如：采用一個獨立的低噪聲OCXO以進行相位噪聲和調幅噪聲測量等。

技術指標

功能及指標	3120A
帶寬	0.5~30MHz(正弦波)
輸入信號電平	-5~20dBm
相噪測量準確度	NA
短穩指標	<1E-13@1秒(0.5Hz帶寬)
系統底噪（10MHz輸入）	1Hz，@5MHz<-140dBc
	1Hz，@25MHz<-130dBc
	10kHz，@5MHz<-170dBc
	10kHz，@25MHz<-165dBc

3120A 相噪短穩分析盒【PDF】數據表
