SA.22c全能型原子鐘
可馴服銣鐘

產品描述

Microsemi公司的SA.22c全能銣原子鐘，外形緊湊，功耗較低，適用溫度范圍廣泛，輸出的頻率多樣，具備外部1PPS（比如GPS）馴服，以及1PPS輸出功能，適合廣泛的同步應用場合，包括電力、電信網絡設備，手持測試和測量設備等。

SA.22c可以通過串口通信提供動態頻率控制，選擇頻率輸出是否有效，并且提供序列號、運行時間，運行溫度，歷史事件，自測性能等信息的查詢。

● 1PPS馴服功能

● 低功耗

● 寬溫運行

● 結構緊湊

● 提供一路標準的10MHz正弦信號

● 小封裝，適合多種需要小體積銣鐘的應用

● 低工作電壓

● 符合RoHS認證

● 結構緊湊

射頻輸出	頻率		1.544,2048,5,9.8304,10,10.24,10.29,13,15MHz
	電平		ACMOS
	幅度		5V
	路數		1路
1PPS輸出	上升沿		＜5ns
	脈寬		400ns
	電平		VL＜0.5V,VH＞4.5V
	負載		15pf
	路數		1路
1PPS輸入	接口		上升沿有效
	路數		1路
串行通信	接口協議		RS232
	接口形式		5V
	Tx/Rx阻抗		1MΩ
	波特率		57600
電源輸入	預熱功耗		＜18.5W（25℃）
	穩定后功耗		＜10W（25℃）
	輸入電壓		5±0.5VDC（＜100mA） 15±0.75VDC（＜1.2A）

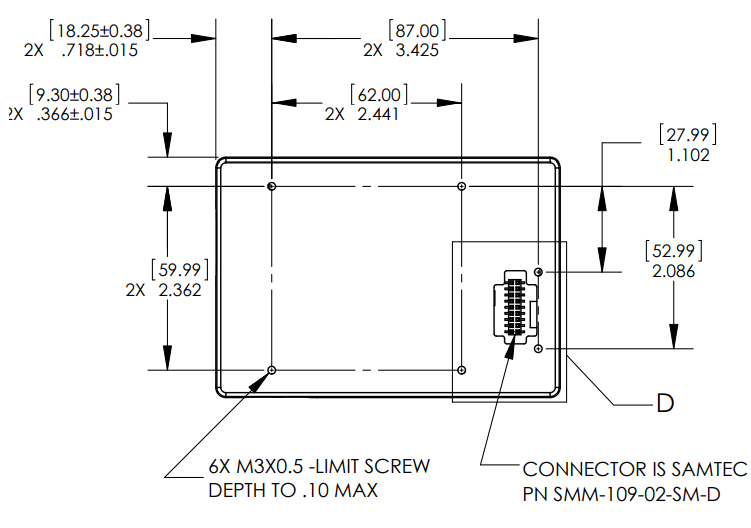

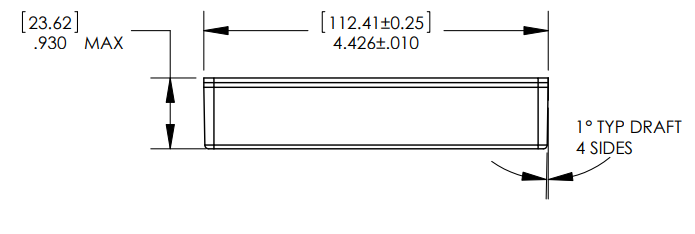

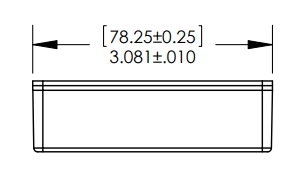

物理尺寸	尺寸		23.1x78.2 x 112.4mm
	重量		＜428.5g
	MTBF		＞28.7萬小時
電氣特性	工作溫度		-10℃～＋75℃
	頻率變化（全溫度范圍）		＜1E-10（AP1）
			＜3E-10（AP2）
			＜2E-10（AP2A）
			＜3E-9（AP1）
	頻率變化（全電壓范圍）		＜2E-11（5v）＜3E-11（15v）
	存儲溫度		-55℃～＋100℃
性能參數	短穩		≤3E-11/1s ≤1E-11/10s ≤3E-11/100s
	相噪(10MHz)		≤-72dBc/Hz(1Hz) ≤-90dBc/Hz(10Hz) ≤-128dBc/Hz(100Hz) ≤-140dBc/Hz(1KHz) ≤-148dBc/Hz(10KHz)
	抖動		≤10ps（RMS）
	準確度（出廠設置）		±5E-11
	重現性		±2E-11
	老化率	AP1	±4E-11/月
		AP2	±5E-11/月
		AP2A	±3.5E-10/月
		AP3	±3E-10/月
數字調節頻率	范圍		±1E-6
	最小步進		1E-12
模擬調節	范圍		±1.5E-9
	輸入電壓		0 ～5V
預熱時間	＜5E-8		5分鐘
	＜1E-9		7.5分鐘

SA.22c全能型原子鐘【PDF】數據表
