產品描述
T900-F 光纖高精度頻率傳遞設備，GPS北斗同步時鐘中是基于環型網多點高精度頻率傳遞系統，系統分為中心站和終端站兩部分。頻率傳遞中心站主要由光電單元、高精度測量補償單元、時頻接口單元以及環形器光濾波處理單元等組成。 主要特點
● 50km復現萬秒穩定度1×10-16；
● 工作波長可選；
● 可支持更長距離定制；
● 工業級設計、結構緊湊；
● 獨特的干擾監測和緩解技術；
● 環型結構方便擴展；
技術指標 性能測試搭建如圖下所示50km多點傳遞實驗系統，其中部分光纖盤纖放入溫控箱內模擬鏈路溫度變化。將中心站輸入1GHz頻率與終端站補償恢復的1GHz頻率經分頻到100MHz后送給Microsemi5125A測量頻率穩定度損失和附加相位噪聲。5分頻變?yōu)?00MHz中頻信號送交測量儀表的測試結果如圖所示。
傳輸距離：50km ；
頻率穩定度損失：3×10-14@1S, 6×10-14@10S，2×10-15@100S， 6×10-16@1000S，1×10-16@10000S ；
附加相位噪聲：-110dBc/Hz@10Hz
|

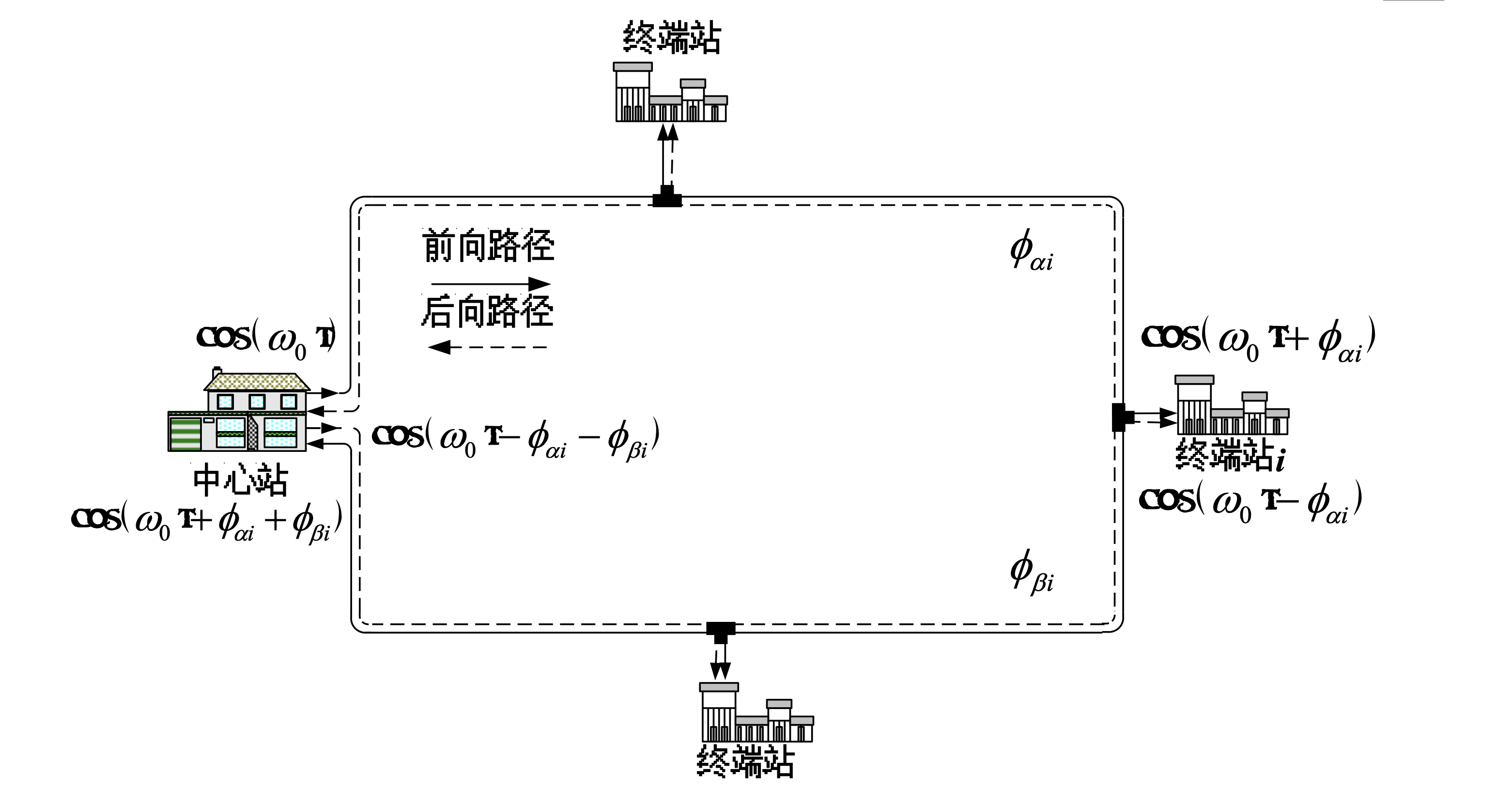

重要功能本系統在進行頻率信號分配時，中心站只需在閉合環路中發送頻率信號并對整個鏈路的相位波動做補償，無需針對單個節點進行穩相設計，無論網絡內增加還是減少用戶，除了要對接收光功率進行一定控制，中心站幾乎無需其它任何調整，這極大的提高了系統的可擴展性，也減小了中心站的維護難度。此外，環形鏈路上任一節點位置上的終端站都可以采用相同的方式實施本端站的穩相接收，新用戶也可在鏈路中任意節點就近接入。 中心站
中心站主要由光電單元、高精度測量補償單元、時頻接口以及環形器光濾波處理單元等組成。
光電模塊
光電主要完成三個功能：一是將本地1GHz的頻率信號調制到確定的光波長上，完成正向信號傳送。二是接收環網正向傳遞回的光信號轉化為電信號，從教測量補償模塊。
三是將補償后的1GHz的頻率信號調制到另外一個確定的光波長上，完成反向信號傳送。光電模塊設計中重點考慮的問題是線性調制、波長和功率的穩定性，其中激光模塊采用帶溫控的DFB直接調制激光。 為避免偏振模色散對系統性能的影響，調制后的信號光通過擾偏器。光電檢測器是低噪聲的PIN+TIA接收組件。 測量補償模塊
測量補償模塊利用混頻鑒相機制精確測量整個環路相位波動，利用主動或被動補償機制實施精確補償。其使測量補償精度達到0.01ps量級。
環形器濾波器
采用環形器和濾波器來隔離一根光纖中的雙向波長。高隔離度、低插損的環形器，隔離度可以達到30dB，插損小于0.8dB。濾波器3dB帶寬0.2nm，插損小于1dB。
頻率輸入接口
頻率中心站需引入一路1GHz信號和一路100MHz的混頻測量頻率信號，輸入功率應大于7dBm，SMA接口。另預留兩路SMA接口備用。
電源及功耗
授時中心站供電為交流220V，波動小于20%，功耗約為100W。
結構設計
設備中心站機箱結構尺寸為標準19英寸，高度2U（440×89×400mm）
中端站
終端站主要由光電模塊、高精度測量補償模塊、時頻接口以及光濾波處理模塊組成。
光分路濾波器
在環型網中通過光分路器和濾波器提取正向和反向信號。分路器的附加損耗小于0.5dB。濾波器3dB帶寬0.2nm，插損小于1dB。
頻率輸出接口
終端站輸出兩路頻率信號SMA接口，輸出功率大于10dBm。另有兩個SMA輸出接口備份。
電源及功耗
授時中心站供電為交流220V，波動小于20%，功耗約為40W。
結構設計
設備中心站機箱結構尺寸為標準19英寸，高度2U（440×89×400mm）
性能測試

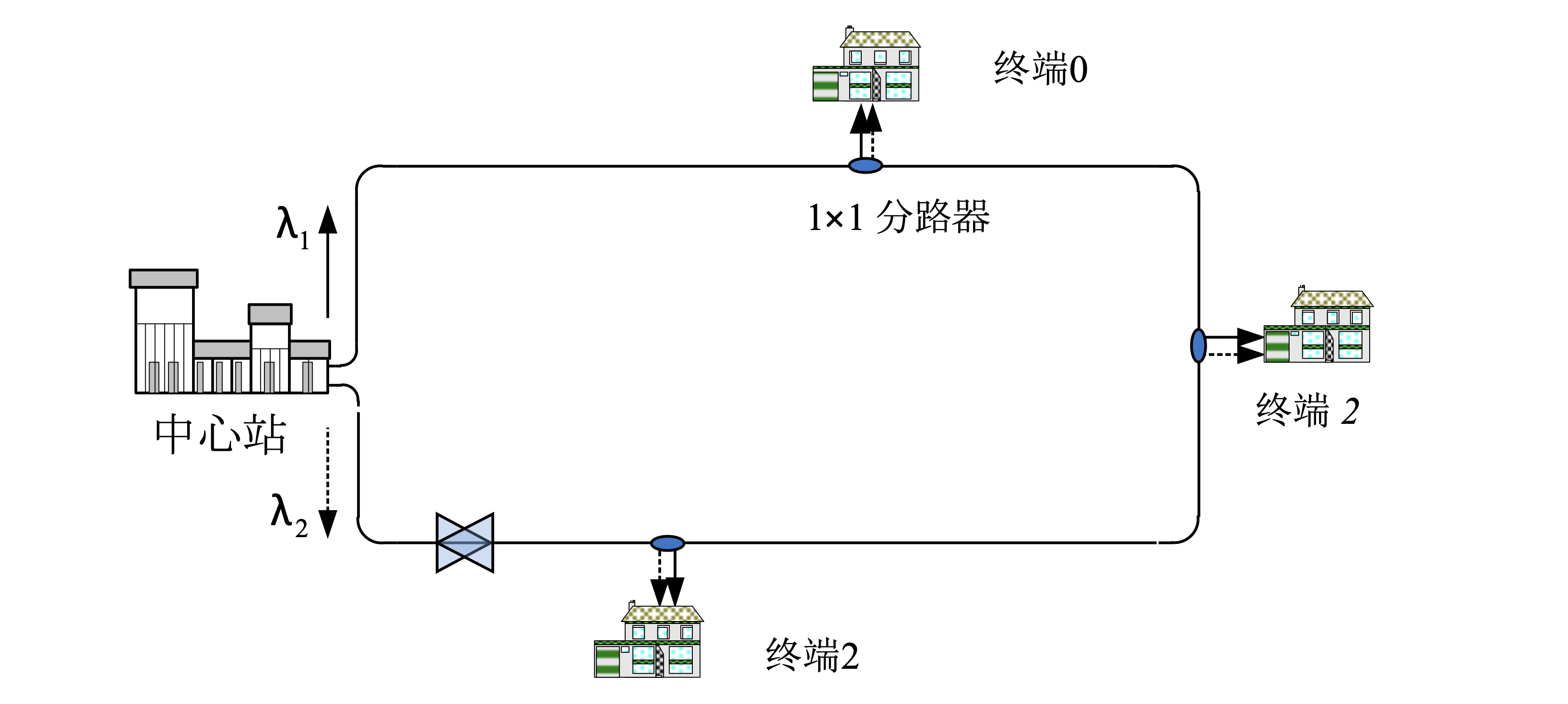

搭建如圖下所示50km多點傳遞實驗系統，其中部分光纖盤纖放入溫控箱內模擬鏈路溫度變化。將中心站輸入1GHz頻率與終端站補償恢復的1GHz頻率經分頻到100MHz后送給Microsemi5125A測量頻率穩定度損失和附加相位噪聲。5分頻變?yōu)?00MHz中頻信號送交測量儀表的測試結果如圖所示。
|
