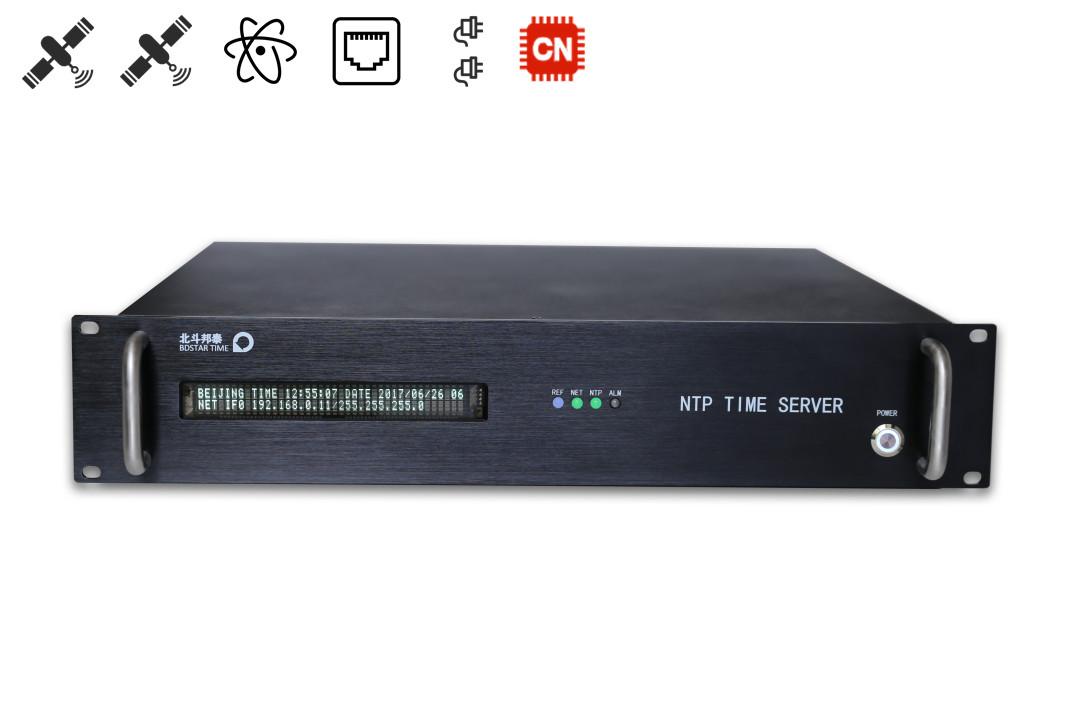

T7909S
高精度時間服務器

PTP+NTP高效、國產、抗干擾
可監控的高性能銣鐘
冗余熱插拔電源。獲取報價

概述

T7909S PTP/NTP 時間同步服務器，及 PTP 和 NTP 授時服務為一體化，即能支持 NTP 和 SNTP 網絡同步協議，也能使用 PTP提供高精度時鐘同步和時間戳功能 , 讓多個設備通過網絡協議來進行精確的時間同步，以實現高性能、高可用的分布式系統，還可以使用 ptp4l 守護進程來監控和評估 LinuxPTP 的時間同步精度。設備硬件采用冗余架構設計，高精度時鐘直接來源于 GNSS

系統中各個衛星的原子鐘，通過信號解析馴服本地時鐘源，實現衛星信號丟失后本地時鐘精準保持功能。

設備軟件采用北斗邦泰多種抗干擾檢測識別算法，檢測干擾和惡意攻擊對 GPS 信號造成的信號異常。獨特的嵌入式硬件設計、高效 Linux 操作系統，可靈活擴展多種時鐘信號輸出。全面支持最新 NTP 對時協議、MD5 安全加密協議及證書加密協議，網絡時間精度可達微秒級。同時支持 TOD、10MHz、1PPS、日志記錄、USB 端口升級下載和干接點告警功能，配合北斗邦泰自主研發的全網時間統一監控軟件，輕松實現網絡時間同步及有效監控。

重要功能

●提高網絡日志文件準確度及網絡故障診斷和定位速度

●支持 bonding 技術，快速實現單機備份和負載均衡

●支持心跳檢測功能，實現兩臺設備同一 IP 互為備份

●支持最新 SNMP 協議，提高網管效率

●配有自主研發的 NTP 服務 +PTP 服務監控軟件

●低 50 納秒的客戶端同步精度

●支持時鐘優先級機制，允許用戶設置或調整優先級

●可以和支持 IEEE 1588 協議的服務器或交換機配合使用

●支持 Master-Slave、BC、OC、TC 模式多種時鐘類型

●支持單播、多播、混合模式傳遞、最佳時鐘 (BMC) 算法

主要特點

●高靈敏 GNSS 并發接收適應全球苛刻環境

●可并發接收 GPS/QZSS、GLONASS、北斗、GALILEO

●高性能工業級主板、嵌入式 Linux 操作系統

●提供六路獨立 10/100/1000Mbs 網絡接口

●可連接另一臺 PTP/NTP 服務器，構成 2 級時鐘

●內置高性能銣原子鐘，24 小時偏差 200 納秒

●先進的抗干擾和欺騙檢測算法

●支持 SSH,SSL,SCP,SNMP,CustomMIB,HTTPS,Telnet

●兼容 IPv6 和 IPv4 協議

●相對 UTC 時間準確度達到納秒級

●支持 IBM 主機需要的 SysPlex 時間信息輸出

● VFD 超寬高清真空熒光顯示屏適應極端低溫

●可靠性 MTBF 大于 100000 小時

●支持 MD5 加密協議、證書加密協議

●安全高效的 Web 的用戶界面

●支持 1PPS+TOD，IRIG-B,GPIO 和 PTP 輸入

●支持 1PPS 及 NMEA 串口時間信息輸入

●全網口支持 NTP+PTP 協議，無需額外硬件支持

●支持兩層鏈路層協議和四層 udp 協議

●支持收發時間戳和延遲請求 - 響應兩種消息測量機制

●支持國產化麒麟操作系統

●延遲測量模式支持點對點和端對端模式

●強大的抗干擾能力，保持穩定的時間同步性能

技術指標

時間協議

NTP v2,v3,v4;Conforms with RFC5905

SNTP v3,v4: Conforms with RFC9505

PTPv2(Linux Precision Time Protocol)

NTP Unicast,Broadcast,Multicast,Autokey

TIME（RFC868) FTP（RFC959）DAYTIME（RFC867)

DHCP (RFC2131) RSA 非對稱加密

HTTP/SSL/HTTPS（RFC2616) SNMP v1,v2、

SSH/SCP (Internet Draft) MIB II (RFC1213)

IPV4、IPV6、IPv4/IPv6 Hybrid

服務器性能

● PTP 支持單播客戶端，多播客戶端不限數量

● PTP: 主從同步精度 50ns，終端同步精度 200ns（通用網卡）

● NTP 用戶終端同步授時精度：100μs（局域網典型值）

● NTP 用戶容量：200 萬臺以上

● NTP 請求量：23000 次 / 秒

● 支持 10000 條日志記錄功能

授時型 GNSS 接收機

●接收機類型：72- 通道專業授時型

GPS/QZSS L1 C/A, GLONASS L10F, BeiDou B1，SBAS L1

C/A: WAAS, EGNOS, MSAS, GAGAN，Galileo E1B/C

●數據更新率：并行 GNSS 高達 4Hz

●通定位精度 2.5 米 CEP；冷啟動：28s；輔助冷啟動 2s；

●授時精度：20ns

●靈敏度：跟蹤和導航 -166dBm；冷啟動 -157dBm；

軟件性能

SNTP 客戶端時間同步軟件

提供 window 系統 SNTP 協議校時軟件，支持開機自啟動和托盤運行，可添加多個 NTP 時間服務器地址，當 NTP 時間服務器不可用時，可自動切換。

系統結構

T7909S PTP/NTP 時間同步服務器創新性的融合了參考源無縫切換技術、高精度時間間隔測量 TIC 技術和自適應精密頻率測控技術。采用模塊化設計，由北斗接收機、GPS 接收機、高性能工業級主板、人機界面及監控管理單元、本地時鐘馴服單元、輸出接口模塊和電源模塊組成。T680-RB PTP/NTP 時間同步服務器核心由 64 位高性能 CPU、高速 FPGA 及高穩振蕩器（銣原子鐘或OCXO) 構成，采用 Linux 進行多任務實時并行處理及調度。系統可同時接收北斗、GPS 發送的秒同步和時間信息及滿足NTP/SNTP+PTP 協議的網絡時間報文，按優先級自動選擇外部時間基準信號作為同步源并將其引控到鎖定狀態（LOCKED）。從而不間斷的輸出與 UTC 保持同步的時間信息。

領域應用

前面板

● VFD 高亮度液晶屏

顯示衛星收星狀態、時間、衛星個數、經緯度、高度、

各網卡 IP、系統工作狀態

● 三色指示燈

指示 GNSS 鎖定狀態、NTP 服務狀態、本地時鐘馴服狀態

及設備告警

后面板

●天線入：BNC，1 路，GNSS，輸出 5V DC

●網口：RJ-45,6 路，PTP/NTP1G 自適應網口

●Console:RJ-45,1 路，RS232 電平，控制接口

●TOD： DB-9 female,1 路，RS232 電平，時間、位置信息

●VGA: DB-9 female,1 路，顯示輸出

●ALARM 干接點報警：3 對，電源、GPS、端口容量報警

●1PPS：BNC，1 路，TTL

●10MHz:BNC,1 路，正弦波，幅度 12±1dBm，50Ω

●USB:2 路，備份，恢復，升級功能

前視圖

后視圖

高性能銣原子鐘

脈沖輸出

物理和環境參數

● 尺寸：2U 機箱 447×89×300mm

● 重量：7 Kg

● 路 UPS 電源電源： 2 路熱插 (Opt-P)，220V±20% 47Hz ～ 63Hz，1

● 工作溫度：-10℃～ +55℃（主機）-40℃～ +75℃（天線）

● 存貯溫度：-45℃～ +85 ℃

● 濕度：95％無冷凝

● 功耗：60W

組成框圖
