產品描述
標準服務器正在接管企業網絡中的功能，以前使用專用時鐘硬件。有些支持關鍵基礎架構的應用程序，應用需要緊密同步才能高效且可靠。單獨的典型時鐘服務器硬件無法滿足所需的同步準確性和靈活性。
我們的 T506 PTP 時鐘卡是用于交付和確保精確同步的插卡式同步解決方案。時鐘卡設計凝聚了北斗邦泰領先的市場和專業知識經驗，并且可以插入標準服務器，以獲得準確的 PTP、Synce、PPS 和 TOD 同步。 T506 PTP 時鐘卡提供了一組全面的同步功能，包括 GNSS 接收器、PTP 主時鐘、NTP 服務器、SyncE 和非常精確的邊界時鐘。半高 PCIe 尺寸可以插入任何標準服務器，以提供準確的時鐘，包括全面管理和保障功能。 在服務器中安裝使用 T506 時鐘板卡，應用程序可以進行精確可靠的同步。精確可靠的時間信息由 PTP 和 NTP 時間服務器提供，可以將其與板載 GNSS 接收器進行 UTC 同步。我們的 T506 時鐘卡對任何托管的關鍵任務和時間敏感的應用程序服務器都是必不可少的。 優勢
● 標準 PCIe 卡:半高，標準高單和雙插槽服務器卡
● 經過驗證的北斗同步技術：以更少的開發和集成工作加快上市時間，同時提供全面的同步功能
● 卓越和豐富的同步接口內置 GNSS 接收機啟用 PRTC 和 IEEE1588v2
主時鐘（GM), 邊界時鐘 (BC），從時鐘（SC)
和 NTP 服務器功能
● 高可靠性：多個后備選項 - 高穩晶振 / 銣原子鐘，SyncE和 PTP 可以在 GNSS 中斷時使用
● 支持標準1PPS、10MHz、TOD等多種時間碼輸出
● BdtimeTM 同步監控技術：保證 GNSS 同步的全面監控和分析
● 開放控制接口：通過標準化信息模型進行管理集成，并可選使用我們的集成同步控制器
關鍵功能
● 集成 GNSS 接收機
● 集成 GM,BC,SC
● 集成 NTP 服務器
● 穩健的設計
● 可將模塊插入主機設備
● 可選守時功能

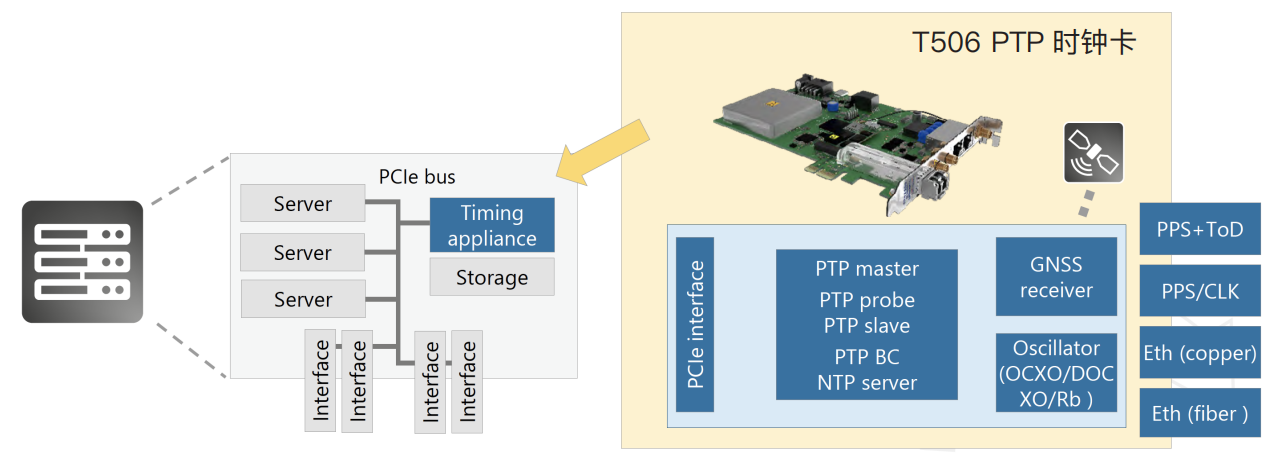

在網絡中應用
PCIe 時鐘卡
● PCIe 可插拔時鐘卡可為服務器提供標準可靠的時鐘同步
● 在移動網絡、關鍵基礎設施、電力設施、專業廣播等領域?qū)崿F(xiàn)關鍵設備和時間敏感型軟件應用程序的精確同步
● 與 PTP、NTP、SyncE、TOD 進行時間、頻率和相位同步
● 無需外部同步設備
● 通過開放模式控制實現直接管理集成的最佳選擇
NTP服務
● 最小的 NTP 服務器
● 帶有基于硬件響應的安全性 NTP 服務器
● GNSS 參考一級時間服務器
● NTP v1, v2, v3, v4 和 SNTP IPv4 /IPv6
● 時間 & 日期協議
● 鎖定 GNSS，NTP 對 UTC 精度優于 +/-100ns
● 基于硬件 DoS 保護的 NTP 響應程序
● 每秒最多 500000 次響應
● 在同一端口支持 PTP 和 NTP 服務
● PTP 到 NTP 轉換
● PTP 備份當 GNSS 中斷時
● 固定或移動平臺
GNSS接收機
● 為 PRTC-A 應用程序提供高精度
● 與 UTC 同步精度 +/-100 納秒
● 獨立 72 通道
● 支持單衛星授時模式
- 測量固定位置
- 可設置固定位置
● 導航模式
● 可配置衛星 SNR 和仰角掩碼
● 設備級高級欺騙和干擾檢測功能
● 基于 AI 的欺騙和干擾檢測具有 NMS GNSS 保障
功能的集成控制器
● GPS/QZSS L1 C/A and GLONASS L10F, BeiDou B1,
Galileo E1,SBAS(QZSS,WAAS,EGNOS,MSAS)
● 最多三個并行 GNSS 星座
● 用戶可配置天線延遲補償
● 微型 AMC4 射頻連接器，50 歐姆（1.2mm 連接高度）
● 3.3V@100mA max
符合標準
● ITU-T G.8261, G.8262, G.8264
● ITU-T G.8272, G.811
● ITU-T G.8265.1, G.8275.1. G.8275.2
● IEEE 1588v2 (PTP)
● RFC 1059 (NTPv1), RFC 1119 (NTPv2), RFC 1305
(NTPv3),
● RFC 5905 (NTPv4), RFC 4330 (SNTPv4)
● RFC868 (TIME), RFC867(DAYTIME)
● ETSI EN 300 386 V1.6.1
● EN 55024
● EN 55022 Class-B
● AS/NZS CISPR 22
● FCC CFR 47 Part 15 Subpart B
● ANSI C63.4 Class-B
● IEC/EN 61000-3-2
● IEC/EN 61000-3-3
● IEC/EN 61000-4-2 (ESD): ±15 kV / ±8 kV (air/
contact)
● IEC/EN 61000-4-3 (RI)
● IEC/EN 61000-4-4 (EFT): 1 kV / 50 A (5/50 ns)
● IEC/EN 61000-4-5 (Surge): 4KV (10/700 μs)
● IEC/EN 61000-4-6 (CI)
● EN 60950-1: +A11, +A12, +2 (SAFETY)
● RoHS 符合性
時間和相位精度
● G.8272/G.8273.1 兼容 PRTC((±100nsec 相對 UTC
MTIE<100nsec）鎖定到 GNSS 時
● 在 GNSS 中斷期間：授時使用 G.811PRC/G.8272PRTC
Sync-E input
- 可溯源到 G.811PRC: 時間誤差
<UTC+/-1μs 24 小時
- 可溯源到 G.8272PRTC: 時間誤差
<UTC+/-1μs 72 小時
|
板卡網絡中應用 同步精度
● +/-100ns 相對 UTC
● G.8272/G.8273.1 符合 PRTC
● G.811 符合 PRC
● G.8262/G.8264SyncE
主要應用
● 1588v2 PTP 主時鐘、邊界時鐘和從時鐘
● PTP 到 Sync-E 和 Sync-E 到 PTP 的轉換
● 作為 PRTC 和 PRC 運行的 GNSS 接收機
● NTP 服務器
PTP 主時鐘操作模式
● PTP 電信配置文件：
—ITU-T G.8265.1&Telecom2008 頻率傳遞功能
—ITU-T G.8275.2 時間 / 相位傳送功能
—ITU-T G.8275.1 時間 / 相位傳送功能
( 全定時域支持）用于 DOCSIS3.1
● PTP 企業功能（混合 IP 組播和單播）
● PTP 電力和公共設施功能 :
—IEC/IEEE 61850-9-3
—IEEEC37.238-2011
—IEEE C37.238-2017
● PTP 廣播和媒體功能：
—SMPTE ST 2059-2
—AES67 媒體配置文件
● 大師級主時鐘同時支持多個配置文件
PTP 從時鐘操作模式
● PTP 電力和公共設施功能 :
—IEC/IEEE 61850-9-3
—IEEEC37.238-2011
—IEEE C37.238-2017
● PTP 電信配置文件
—ITU-T G.8265.1&Telecom2008 頻率傳遞功能
—ITU-T G.8275.1 時間 / 相位傳送功能（APTS,
● BMCA 部分定時支持和兩個遠程主機的自動不
對稱補償）
—ITU-T G.8275.1 時間 / 相位傳送功能
( 全定時域支持）
● IEEE1588v2 默認 PTP 配置文件 L3( 附件 D) 和 L2
（附件 F)
● PTP 企業功能（混合 IP 組播和單播）
PTP 特征
● 完整的 IEEE1588-2008 PTP 大師，邊界和從時鐘
● 輔助部分定時支持（APTS)-PTP 輸入當 GNSS 信號
丟失或不可用時。
● 支持 1 步和兩步時鐘配置
● 專用或通用 IP PTP 接口
● VLAN(IEEE802.1Q) 或未標記
● Sync-E 輸入到 PTP 輸出（頻率）轉換
● PTP 配置文件之間轉換
● 維持 PTP 從列表
● 固定不對稱補償

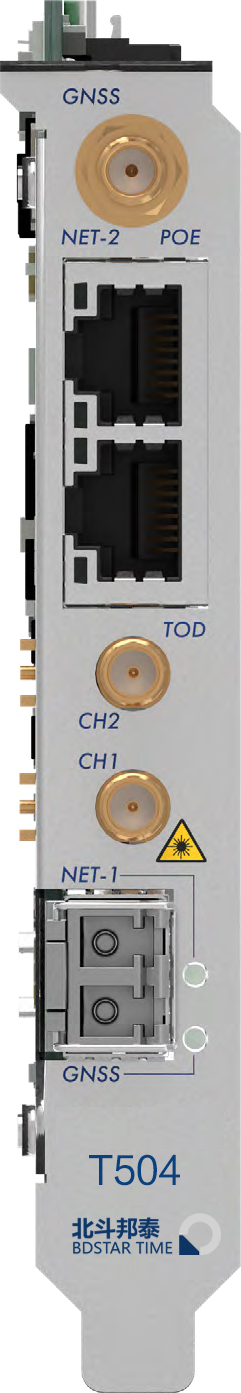

可編程 I/O
● CH1: SMA-F PPS/ CLK (10MHz) I/O, 50 ohm
● CH2: SMA-F PPS/ CLK (10MHz) I/O, 50 ohm
● CH3*: SMA-F PPS/ CLK (10MHz) out, 50 ohm
● CH4:* SMA-F PPS/ CLK (10MHz) out, 50 ohm
● PPS+ToD I/O over RJ-45 (ToD HW ready)
*HQ++ 和銣鐘版本支持
 |
