產品描述

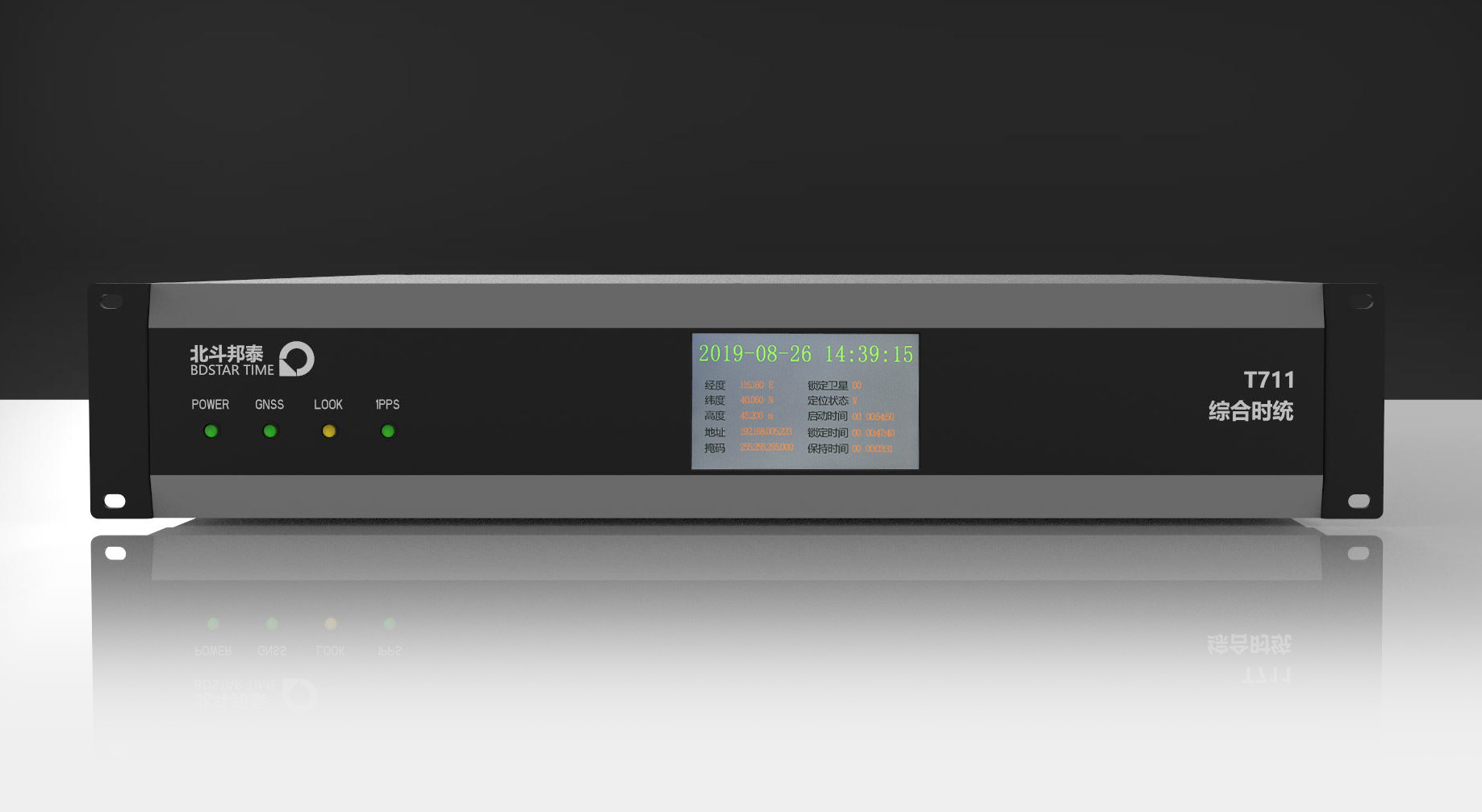

T711 綜合時統是完整的冗余備份高精度時間、頻率系統，具有北斗/GPS/GLONASS多種頻點授時方式。內置高精度銣原子鐘、雙槽恒溫晶振、冗余電源模塊、以及多路可選的功能模塊輸出，該設備采用完全模塊化和高可靠性冗余設計。時間同步到北斗/GPS/GLONASS衛星的銫原子鐘上，跟蹤鎖定后設備性能接近銫原子鐘指標，漂移小，無需計量校準?？蓮V泛應用于國防軍工、電力、通訊、交通等高可靠性、高精度要求的時頻應用場合。
作為一級時鐘源，T711提供多種衛星參考模式，鎖定衛星后頻率準確度優于1E-12,相對UTC時間授時精度優于30ns。T711 預留的外同步接口，可外接高精度頻率信號馴服系統內部銣原子鐘或恒溫晶振單元。設備還可實現本地時鐘冗余備份，提高系統可靠性。設備也可作為二級擴展時鐘，實現分布式時間同步部署。
T711綜合時統能夠智能分析北斗、GPS、GLONASS衛星接收系統的穩定性，并擇優自動切換衛星參考源。也可人工設置任意參考源優選順序，或指定單一參考源。當所有參考源均被干擾時系統能自動切換到本地時鐘模式，根據衛星馴服特性，繼續提供高可靠的時間和頻率信號輸出。如任一衛星參考源恢復正常，系統會自動切換到外部衛星參考模式。
重要特點
● 內置進口高性能銣原子鐘和高穩低相噪晶振
● 利用北斗/GPS自動校準銣鐘頻率
● 高精度授時型接收機
● 日平均準確度<1E-12
● 北斗/GPS信號丟失自動切換到守時模式
● 同時具有優秀的長期穩定度和短期穩定度
● 選件支持適用雷達的高精度100MHz80MHz高穩低相噪頻率信號輸出
NTP接口:
網絡協議：
NTP v2,v3,v4；Conforms with RFC5905
SNTP v3,v4: Conforms with RFC9505
用戶終端同步授時精度：0.5-2ms（typical）
用戶容量：可支持?jǐn)?shù)萬臺客戶端
NTP請求量：2000次/秒
可連接另一臺NTP服務器，構成2級時鐘
支持1000條日志記錄功能
PTP接口：
● 網絡協議：
PTPv2(telecom profile,hybrid mode)
PTP:主從同步精度10ns，用戶終端同步精度100ns(通用網卡）
支持256 PTP單播客戶端，多播客戶端不限數量
● TOD接口:
1路，DB-9 Female，GPGGA、GPRMC語句北斗GPS信息
波特率：9600，數據位：8，奇偶校驗：NULL，停止位：1
● VFD顯示:
顯示鎖定狀態、時間信息
指示燈:
電源狀態、北斗GPS狀態、鎖定、輸出
工作模式:
北斗GPS鎖定模式、守時模式，可自動切換
授時型GPS北斗接收機:
頻率：GPS L1；BD2 B1
系統模式（可設置）：
● 單北斗定位模式
● 單GPS定位模式
● GPS北斗混合定位模式
通道：32通道
首次定位時間：冷啟動：<35s；熱啟動<1s，重捕獲<1s
授時精度優于<20ns
定位精度：3m（RMS）
速度精度：0.1m/s
物理及環境參數:
● 尺寸：19英寸2U上架機箱420mm×89mm×300mm
● 重量： <4.5Kg
● 電源： AC 220V±20% 47Hz ～63Hz
● 工作溫度：-10℃―+50℃
● 存貯溫度：-30℃―+60℃
● 濕度： 95％無冷凝
● 功耗：≤40W
● 符合GJB2242-94《時統設備通用規范》3.9.1中關于電磁兼容的規定
標準配置:
主機 1臺
高靈敏授時天線 1個
50米電纜 1根
1米電源線 1根
串口線 1跟
中文說明書 1本
1米信號線 1根
其他可選配置：
● 10MHz、5MHz、1MHz多路擴展輸出
● 2.048MHz 、E1信號多路擴展輸出
● 避雷器、50米、80米、100米等延長電纜
● 可定制輸出485、422等信息；供電方式可選48V、24V、12V等冗余供電
|
