T510 PTPv2
電信級PTP主時鐘

GPS 北斗接收

PTP主時鐘

同步精度優于30NS
獲取報價

產品描述

T510 PTPv2電信級主時鐘NTP網絡時間服務器，使用GPS衛星作為參考源，跟蹤UTC時間精度優于30ns,可以通過以太網或無線網絡提供百納秒級的時間信號基準。提供高性能的客戶端處理能力、基于硬件的包處理和冗余的硬件架構設計，從而實現很高的可擴展性能和化的網絡可用性，T510 PTP v2主時鐘支持IEEE 1588-2008 (PTP V2)協議。

采用專業的IEEE1588處理芯片。設備配備高精度、高靈敏度授時型GPS/北斗接收機、高可靠性工業級主板。高效嵌入式Linux操作系統，配合北斗邦泰高精度時間間隔測量技術及自適應精密頻率測控技術。整體系統運行穩定、功耗低同時兼顧了設備的緊湊型（1U）。

T510 PTPv2主時鐘設備支持?jǐn)?shù)千臺PTP從時鐘，同時自身也可以作為從時鐘輸出2.048Mbps E1和10MHz/1pps等多種時間信號，非常適合于部署在無線電信通信網控制器與基站控制器等機架、空間有限的場地。同時可廣泛應用于通信系統、電力系統、數字廣播電視系統、金融系統、航空航天系統等精密時鐘服務場所。

GPS 接收機 :

16 通道授時型 GPS 接收機 UTC 同步精度 30ns（RMS），支持單星授時窗口模式接收 L1,C/A 碼信號 -1575.42MHz 跟蹤及鎖定靈敏度可達 -160dBm

輸入 GPS 天線：

BNC，1 路，5V DC 供電 1PPS+ TOD：XS8 三芯航插，1 路 1PPS TTL 電平輸入，TOD：RS232 電平輸入

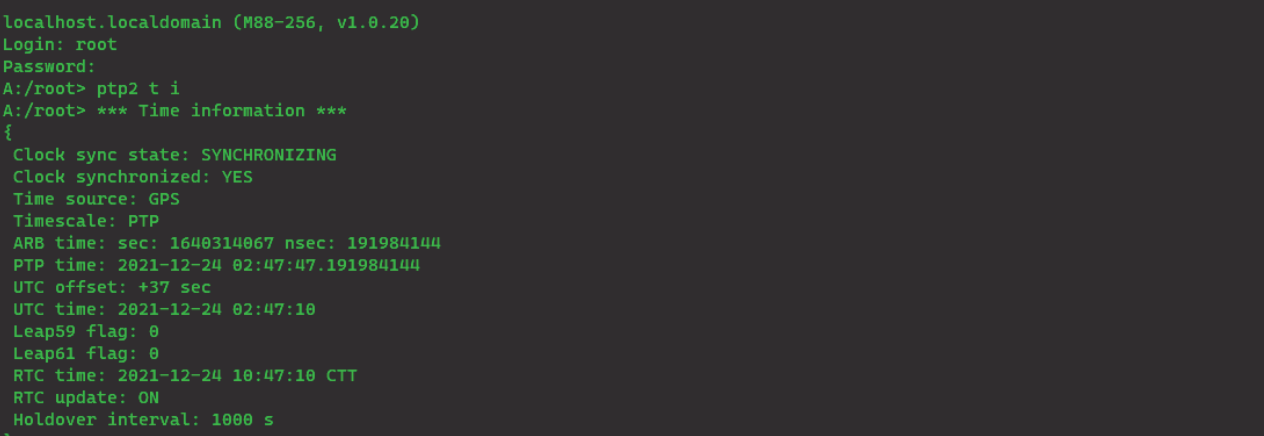

配置終端

網絡協議

PTP V2 （IEEE1588-2008） -Default PTP Profile -Two step clock operation -Multicast addressing Telnet、FTP

設備性能

可設置為主時鐘源或從時鐘源主時鐘源精度：PTP 主時鐘和 GPS 同步精度優于 30ns 從時鐘源精度：PTP 同步授時精度：30ns( 網絡直連）

T510時間同步服務器應用領域

通信系統、電力系統、數字廣播電視系統、金融系統、航空航天系統、精密時鐘服務場所等

特點

● 背靠背網絡授時精度優于 30ns

● 支持雙 GPS 參考源，支持北斗 2 代衛星參考源

● 符合 ITU-T G.8265.1 標準電信

● 自動切換選擇優先參考源

● 支持 IEEE1588-2008 協議，兼容 IEEE1588-2002 協議

● 可設置為主時鐘源或從時鐘源

● 基于硬件的包處理

● 頻率準確度優于 1E-12

● 支持主備雙路同步信號輸入，可設置 GPS 信號或地面 IRIGB等信號輸入優先級。

● 標準 10/100M 自適應以太網接口

● 支持標準 1PPS、10MHz、TOD 等多種時間碼輸出

● 支持 PTP 和運營商級的 NTP 服務

● 支持固定位置模式下單星授時功能

● VFD 高清真空熒光顯示屏

● 可靠性 MTBF 達 80000 小時

● 支持干接點告警功能、

前面板

● VFD 高清真空熒光顯示屏

● 顯示 GPS 收星狀態、時間、GPS 衛星跟蹤顆數、經緯度、

● 高度、三色指示燈

● 指示 PTP 服務狀態、網絡連接狀態和 GPS 鎖定狀態等

輸出

● PTP 網口：RJ-45，1 路，以太網接口 ,PTP 授時

● NTP 網口：RJ-45，1 路，以太網接口 ,NTP 授時

● Console： RJ-45，1 路，RS232 電平，控制接口

● TOD： DB-9 female,1 路，RS232 電平，時間、位置信息

● E1： SMA，2 路2.048MHz： SMA，2 路10M TTL：SMA，1 路1PPS：BNC，1 路，精度 30ns（RMS）

● ALARM 干接點報警：3 對，電源、GPS、端口容量報警

T510 PTPv2【PDF】數據表
