T812
PTP電信級主時鐘

緊湊型高速 PTP 主時鐘

NTP 服務器

全 GNSS 接收獲取報價

產品描述

可靠準確的同步對于滿足移動回傳、電力公司和廣播媒體等多個市場領域的關鍵任務應用的嚴格要求至關重要。網絡運營商需要一個健壯的、可擴展升級的解決方案來提供有保證的相位、頻率和時間同步。然而，以低成本效益高的方式實現這一目標是一項挑戰。

大多數關鍵應用都依賴于高精度的相位、頻率和時間同步。我們的 T812 讓下一代技術的成本效益、準 確和可靠的同步分配不再是一個挑戰。

這一 IEEE1588v2 精確時間協議（PTP）主時鐘設備支持 10Gbit/ s 和 1Gbit/s 接口，具有硬件時間戳，已針對部署在網絡邊緣條件進行了優化。此外，憑借其 NTP 服務 器和 GNSS 接收機功能，我們的 T812 也非常適合部署在傳統同步架構中。

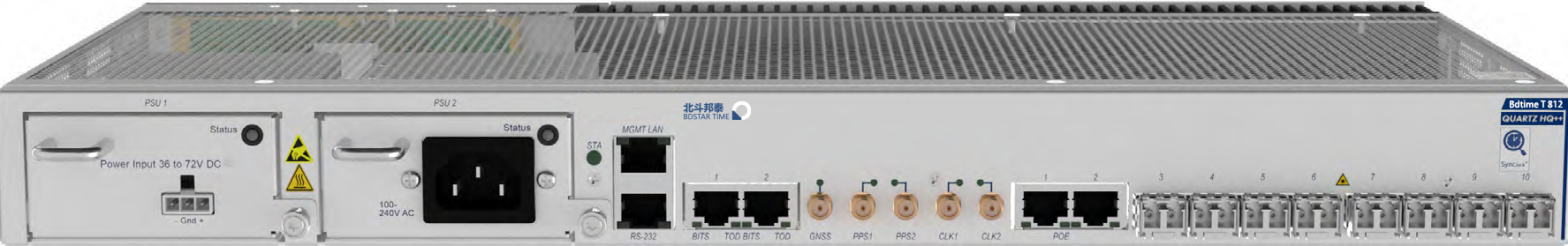

T812 確?？煽亢途_的同步，符合最嚴格的要求。為了滿足所有安裝要求，我們提供兩個訂購選項：一個在前面有所有連接器，另一個在背面有連接器。

T812 系列介紹

● 高品質 OCXO、DOCXO 和銣鐘

● 多個 1G/10G 端口

● 在 128pps 時最多 1024 個單播從設備

● 熱插拔冗余 PSU

操作模式

● ePRTC, PRTC A 和 PRTC B

● PTP GM，BC type D，slave，探針

● NTP 服務器

內置GNSS 接收機

● 嵌入式型 L1 多模接收機（GPS/GALILEO/ 北斗 /GLONASS）

● 可選的多波段、多衛星系統接收機，可提高精度

● 干擾、欺騙檢測

定時配電網

網絡中應用

具有最高可用性的同步和服務時間應用

● 用于頻率和相位同步的移動回傳和前沿網絡邊緣的定時分布

● 有線網絡 (DOCSIS 3.1/4.0) 同步網

● 室內小蜂窩無線基站的建筑物內同步傳輸

● 基于 NTP 的傳統網絡架構同步

● 數據中心、金融、醫療和媒體網絡的時間服務

● 現代化電力公共設施網絡

● 現代化數字演播室

主要應用

● ePRTC , PRTC-A 和 PRTC-B

● 1588v2 PTP 主時 鐘時 鐘（速率為 128pps 時 最多1024 個 PTP 單播客戶端）

● 1588v2 PTP 邊界時鐘（速率為 128pps 時最多 1024個 PTP 單播客戶端）

● G.8273.2 D 類邊界時鐘

● 1588v2 APTS 時鐘

● 1588v2 PTP 從鐘

● 扇出多個物理同步輸出接口

● NTP 服務器

● 同步協議和物理信號轉換

● 同步探頭 –Bdtime ™ 監測和保障

同步以太網（同步）

● 支持光纖和銅纜模式的所有以太網接口

● 符合 ITU-T G.8261/G.8262/G.8264

● 以太網同步消息通道（ESMC）

● Sync-E 用于 GNSS 中斷期間的時間保持

性能優勢

● 領先的 GNSS 接收器

啟用 ePRTC/PRTC-A/-B 和主時鐘功能，使用多星和多波段 GNSS 接收器選項進行頻率、相位和時間

● 高可用性設計

自動時鐘選擇、自校準延遲不對稱補償、電源冗余

● Bdtime ™技術

內置同步精度監控和保護功能

● 操作簡單性

集成控制器包括集成同步控制器，具有優秀的管理和同步監控功能

● 延長保持性能

高端石英和銣振蕩器可選

● 獨特的靈活性
可配置為 PTP 主時鐘、APTS、邊界時鐘和子時鐘模式以及 NTP 服務器

PTP 網絡功能

● PTP 配置支持：

—ITU-T G.8265.1 頻率傳送功能（基于 IPv4 / IPv6的 IP 單播）

—ITU-T G.8275.1 時間 / 相位傳送功能（全定時域支持 - 以太網組播）

—ITU-T G.8275.2 時間 / 相位傳送功能（輔助部分域定時支持 - IPv4 / IPv6）

—PTP 企業功能（混合組播和單播）

—默認支持 IEEE 1588 2008 PTP 基于 IP 組播

—默認支持 IEEE 1588 2008 基于以太網組播（附件 F）

—PTP 電力和公共設施功能 : EC/IEEE 61850-9-3,IEEEC37.238-2011, IEEE C37.238-2017

—PTP 廣播和媒體功能：SMPTE ST 2059-2,AES67

● 支持一步和兩步時鐘配置隨著從時鐘的增長，性能不會下降
● 最多 16 個主 / 邊界時鐘 IP 地址（在同一端口上同時支持 IPv4 和 IPv6)最多 16 EVCs (IEEE 802.1Q 客戶標簽）和每個 CSM 堆疊的 VLANs同時支持多種功能支持 PTP（TAI）和任意（ARB）時間規模所有端口上同時支持的
● 主和從時鐘每個流最多三個層 VLAN（Q-in-Q 服務提供商標簽）增強的PTP GM / BC /從站統計信息，性能監測（15min和 24h），閾值越界告警 TCA）和 SNMP 陷阱納秒級精確硬件時間戳

● 內部一流時鐘恢復算法DoS 保護采用硬件訪問控制列表（ACL）和流量速率限制在 PRP IEC 62439-3 網中作為單或雙連接時鐘運行

可選配件

● 單頻和多頻段 GNSS（GPS/GLONASS/ 北斗 / 伽利略 /SBAS/QZSS）天線 套件 10/20/60/120/150m

（32.8ft/65.6ft/196.85ft/393.7ft/492.1ft），包括室內外電纜、屋頂天線、照明保護器和安裝套件1:2/1:4 GNSS（GPS/GLONASS/ 北斗 / 伽利略）分路器

● GNSS 窗口天線

● 電纜和適配器配件套件

NTP功能

● GNSS參考一級時間服務器

● NTPv1,v2,v3和v4支持IPv4和IPv6

● NTP單播/多播/廣播

● 對稱秘鑰和自動秘鑰認證

● 時間&日期協議

● NTPpeering

● NTP可選時間標準（UTC/GNSS/Local)

● 硬件時間戳精確到納秒級別

● 鎖定GNSS，NTP對UTC精度優于+/-100ns

● 最多16個NTP服務IP地址

● 同一網口支持NTP和PTP

● PTP到NTP轉換

● 每個流最多三個層VLAN（Q-in-Q服務提供商標簽）

● 增強的NTP統計信息和客戶端列表

● 每個CSM每秒最多8000個事件

● 在GNSS失效時PTP為備用時鐘

通用 GNSS 接收機特性

● Skyview 和 GNSS 衛星狀態

● 可配置的信噪比、仰角和 PDOP 掩碼

● 用戶可配置天線電纜延遲補償

● 支持固定定位 - 單衛星模式

● 先進的欺騙和互連檢測和緩解措施

● 天線電壓 +5VDC

● 天線連接器 SMA-F（50 歐姆）

時鐘輸入 / 輸出

● 2 路 CLK 10MHz 輸入（10 MHz /2.048MHz）/ 輸出（10MHz）（用戶可配置）

● SMA-F 連接器（50 歐姆）

● 輸出靜噪可選
