T800-C 金融解決方案

T800-C 金融解決方案
IEEE1588解決方案

全 GNSS 信號接收  高性能恒溫晶振

冗余熱插電源 金融行業授時全面解決方案

抗干擾和欺騙檢測算法 授時解決方案
獲取報價

產品描述

T800-C 高性能時鐘服務器,專為高頻交易和其他低延遲網絡應用 所設計,是高度優化的計時協議和時鐘管理功能的完美結合。全 GNSS 并發接收、精密時鐘馴服算法和本地時鐘組合可提供靈活卓越 的性能,從容應對不斷發展的網絡架構需求。

時鐘服務器提供多路 1GbE(RJ-45) 網絡端口,集成了高精度 IEEE 1588-2008 PTP 分組網關時鐘和 Silicon Lab Si5348 超低抖動網絡同步器,兼容 SyncE 標準相位和頻率同步,集抖動衰減和時鐘再生為一體,同時支 持 NTP 和 SNTP 網絡同步協議。

設備硬件采用冗余架構設計,高精度 時鐘直接來源于 GNSS 系統中各個衛星的原子鐘,通過信號解析馴服 本地時鐘源,實現衛星信號丟失后本地時鐘精準保持功能。

設備軟件 采用北斗邦泰多種抗干擾檢測識別算法,檢測干擾和惡意攻擊對 GPS 信號造成的信號異常。獨特的嵌入式硬件設計、高效 Linux 操作系統, 可靈活擴展多種時鐘信號輸出。同時支持 TOD、10MHz、1PPS、日志 記錄、USB 端口升級下載和干接點告警功能,配合北斗邦泰自主研發 的全網時間統一監控軟件,輕松實現網絡時間同步及有效監控。

主要特點

● 支持 NTP+PTP 協議,無需額外硬件支持
● 低 50 納秒的客戶端同步精度
● 全 GNSS(GPS, 北斗,Galileo,GLONASS)
● 選件支持 1G/10G/40G/ 以太網
● 支持 1PPS+TOD,IRIG-B,GPIO 和 PTP 輸入
● 內置高性能恒溫晶振,24 小時 5μs
● 先進的抗干擾和欺騙檢測算法
● 支持邊界時鐘,透明時鐘和普通時鐘
● 兼容 IPv6 和 IPv4 協議
● 結構設計兼容單電源、冗余電源或直流電源供電
● 支持兩層鏈路層協議和四層 udp 協議
● 支持單播和多播傳遞,支持最佳時鐘 (BMC) 算法
● 選件支持 5/10/20/25MHz 頻率輸出
● 支持并兼容 one step 和 two step 測量消息機制
● 高精度 pps 同步與輸出,用于時鐘傳遞,驗證與演示
● 支持國產化麒麟操作系統
● 延遲測量模式支持點對點和端對端模式
● 支持普通交換機和 1588 交換機
● 支持 pc 機,服務器和筆記本電腦
● 有時間同步精度的監控功能
● 強大的抗干擾能力,支持大范圍動態時間調節和調試
● 全網口支持 ptp 和普通網絡通信
● 支持心跳檢測和 bonding 功能
● 直觀的網管界面,便于用戶操作 控制管理

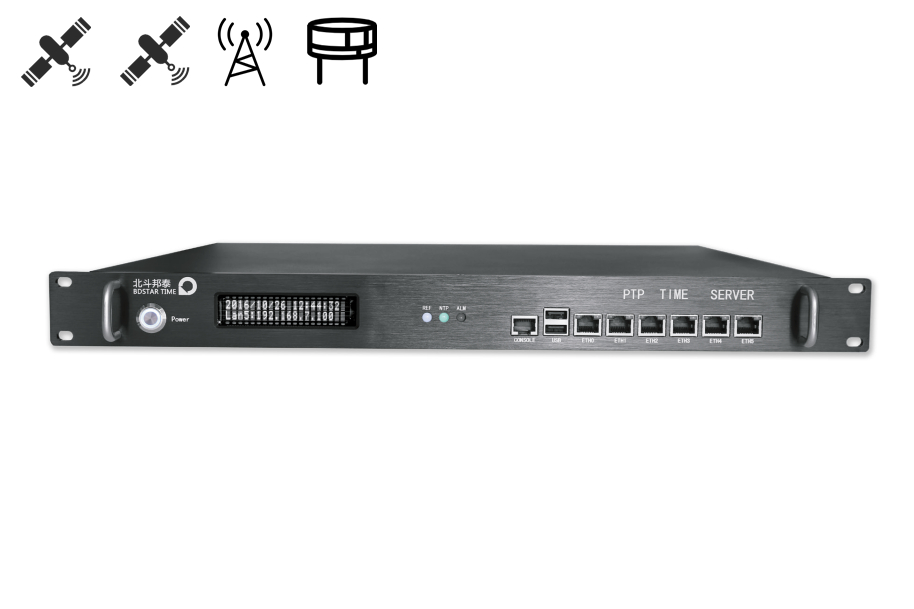

前面板

● VFD 高亮度液晶屏
顯示衛星收星狀態、時間、衛星個數、經緯度、高度、
各網卡 IP、系統工作狀態
● 三色指示燈
指示參考源是否可用、時鐘服務是否啟動、衛星是否鎖定等
● NTP 網口:RJ-45,6 路,10/100/1000M 自適應以太網
● Console: RJ-45,1 路,RS232 電平,NTP 控制接口
● USB:1 路,備份、恢復、升級功能

后面板

天線入:BNC,1 路,GNSS,輸出 5V DC
PTP 網口:2 路口:RJ45
Console: RJ-45,1 路,RS232 電平,PTP 控制接口
ALARM 干接點報警:3 對,電源、GPS、端口容量報警
Console: RJ-45,1 路,RS232 電平,NTP 控制接口
1PPS:BNC,1 路,精度 20ns

物理及環境參數

尺寸:1U 機箱 440×44.5×364mm
重量:3 Kg
電源: 2 路熱插 (Opt-P),220V±20% 47Hz ~ 63Hz
工作溫度:-10℃~ +55℃(主機)-40℃~ +75℃(天線)
存貯溫度:-45℃~ +85℃
濕度:95%無冷凝
功耗:50W

脈沖輸出

應用領域

T800-C 高性能時鐘服務器可以廣泛應用于政府、國防、金融、證券、保險、 移動通信、
云計算、電子商務、能源電力、石油石化、工業自動化、 智能交通、安防、智慧城市、
物聯網等領域。

服務器性能

● PTP: 主從同步精度 50ns,終端同步精度 200ns( 通用網卡)
● NTP: 用戶終端同步精度:100μs
● 支持 256 PTP 單播客戶端,多播客戶端不限數量
● NTP 請求量:23000 次 / 秒
● 可連接另一臺時鐘服務器,構成 2 級時鐘

授時型 GNSS 接收機

● 接收機類型:72- 通道 專業授時型型
GPS/QZSS L1 C/A, GLONASS L10F, BeiDou B1,SBAS L1
C/A: WAAS, EGNOS, MSAS, GAGAN,Galileo E1B/C
● 數據更新率:并行 GNSS 高達 4Hz
● 通定位精度 2.5 米 CEP;冷啟動:28s;輔助冷啟動 2s;
● 授時精度:20ns
● 靈敏度:跟蹤和導航 -166dBm;冷啟動 -157dBm;

SNTP 客戶端時間同步軟件

提供 window 系統 SNTP 協議校時軟件,支持開機自啟動和
托盤運行,可添加多個 NTP 時間服務器地址,當 NTP 時間
服務器不可用時,可自動切換。

PTP 狀態監控管理

檢測衛星到 GM 系統同步偏差并同步系統時鐘 , 實時顯示
GM 時鐘和 GNSS 時間 / 頻率的同步偏差 ,GM 和 Slave 同
步配置并檢測主從同步偏差 , 可加載 GNSS 同步日志 / 加載
1588/802.1AS 同步日志 / 加載 GM 系統時鐘同步日志。

PTP 客戶端

支持通用 X86 平臺和 ARM 平臺,支持 Linux 操作系統及
國產化麒麟操作系統。

滿足標準

● ITU-T G.8261, G.8265, G.8275
● ITU-T G.8273 T-GM, T-BC and T-TSC
● ITU-T G.8262 (SyncE) EEC Options 1 & 2
● ITU-T G.812 Type III, IV
● ITU-T G.813 Option 1
● Telcordia GR1244, GR253 (Stratum 3/3E)

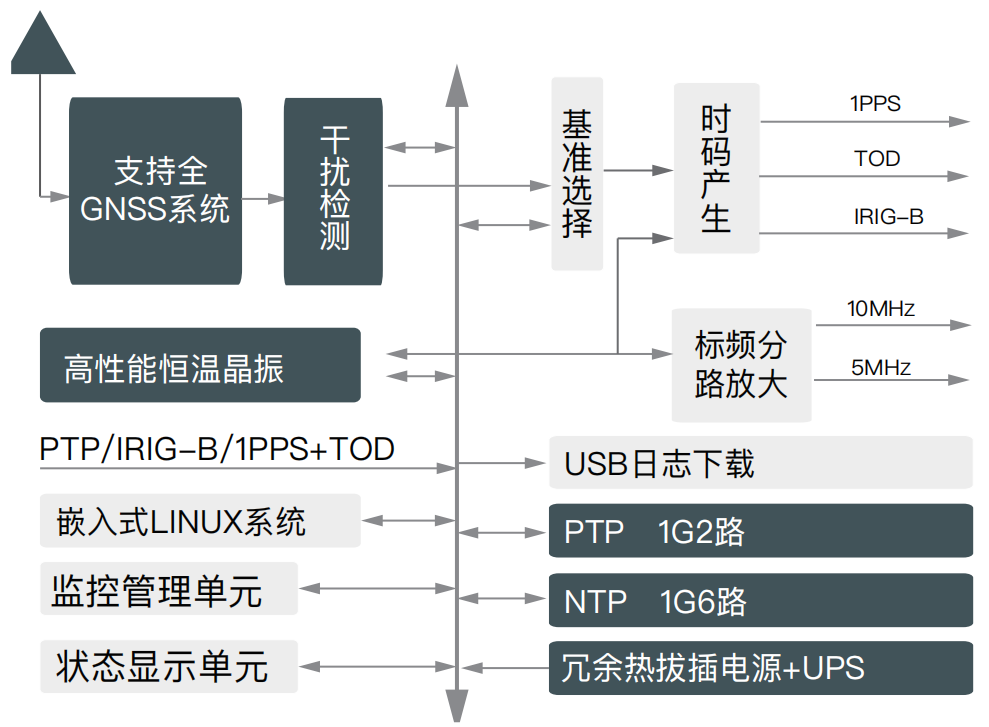

組成框圖

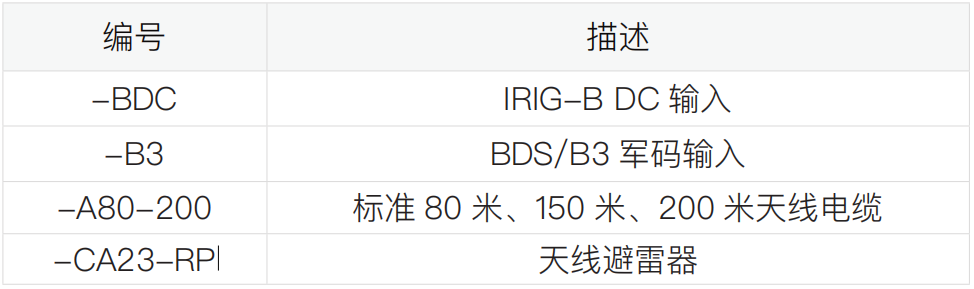

選件信息


產品文檔

T800-C 金融解決方案【PDF】數據表
PDF
