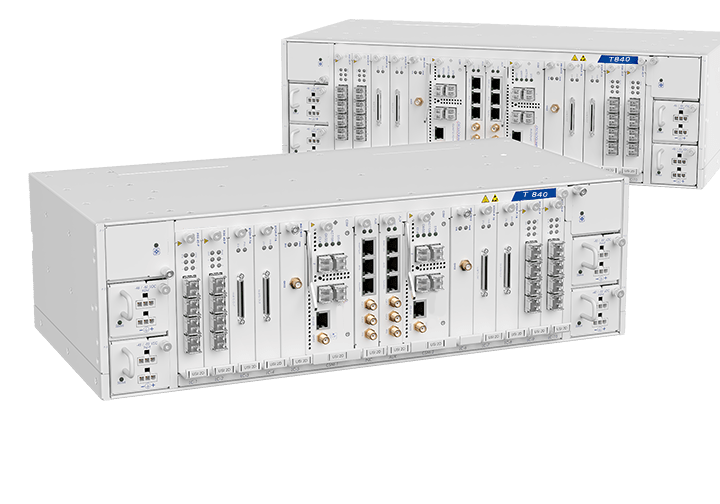

T840

T840
電信級時鐘服務器

全GNSS接收

冗余性、模塊化

高容量PTP主時鐘、SSU+
獲取報價

產品描述

為了滿足新移動、固網和有線網絡的嚴格要求,從核心網絡到邊緣網絡,可靠和準確的同步傳輸至關重要。但是,這個挑戰超過了精度。除了嚴格的精度外,網絡運營商還需要一個可基于分組網絡和傳統設備上工作的健壯,可擴展且成本低有效的解決方案。

T840電信級主時鐘,一款支持運營商級ePRTC、PRTC、SSU和IEEE1588v2主時鐘支持帶硬件時間戳的10Gbit/s和1Gbit/s接口、低成本且高精度的同步傳遞設備,對于LTE-A和5G這樣的下一代技術來說,將不再是一項挑戰。

NTP服務器,多路BITS輸出和GNSS接收器功能使其成為傳統同步架構平滑升級的理想選擇。具備為DOCSIS3.1遠程PHY設備提供精確同步的能,T840也是一個幫助有線運營商抓住新興需求的強大工具。

采用模塊化,高可擴展且全冗余的設計,我司的T840提供極高的配置靈活性和可靠性。此外,我們的集成Bdtime™技術可實現在線服務同步監控和保證,無需昂貴的測試設備。

核心網絡中應用

無線接入網絡同步,包括4G、4.5GLTE/LTE-A、5GNR、集群通信和小型基站
基于NTP和PRC/SSU/CC的傳統網絡架構時鐘同步
有線網絡(DOCSIS3.1)和PON同步
數據中心和企業網絡同步
現代化和傳統電力設施網絡
現代化數字廣播工作室

面向未來的模塊化結構

憑借支持多個線卡的能力,我們的T840支持5G,并且能夠隨著新技術的發展融入新技術。

精度和可靠性

利用我們的雙多GNSS接收器,T840提供了前所未有的精度和可用性。

準確而穩定

我們的T840是一款高度先進、靈活且經濟高效的同步解決方案,針對城域網和核心網絡的部署進行了優化。即使在環境惡劣的條件下,多種GNSS技術也能確保無與倫比的可用性。我們的T840能夠用作主時鐘、邊界時鐘或從時鐘,符合ITU增強型主要參考時鐘標準。它還與我們出色的準確和穩定的銫鐘相結合,即使在GNSS長期不可用的情況下,也能實現自主、超精確的ePRTC計時。

零停機時間

我們的T840是可靠性的定義,具有完整的硬件冗余,可確保服務交付不會中斷

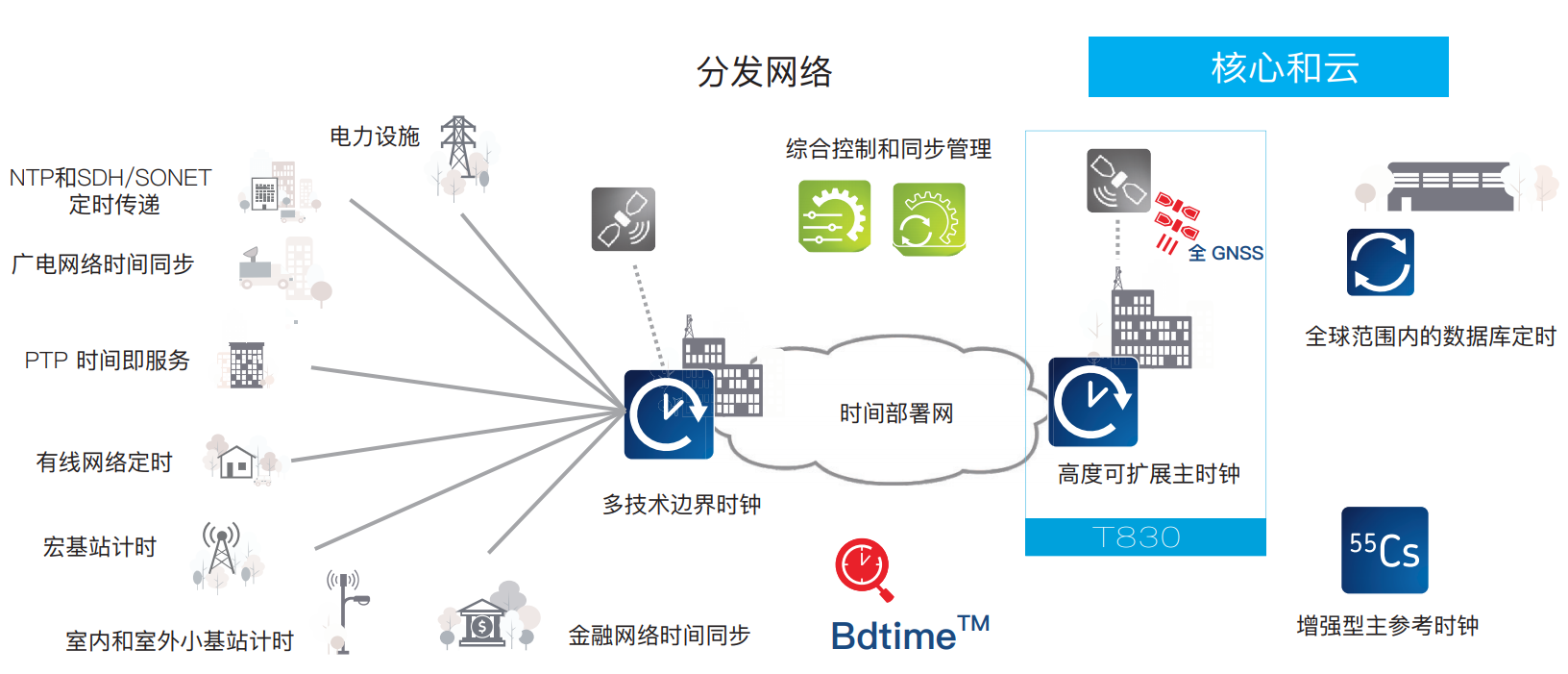

分發網絡

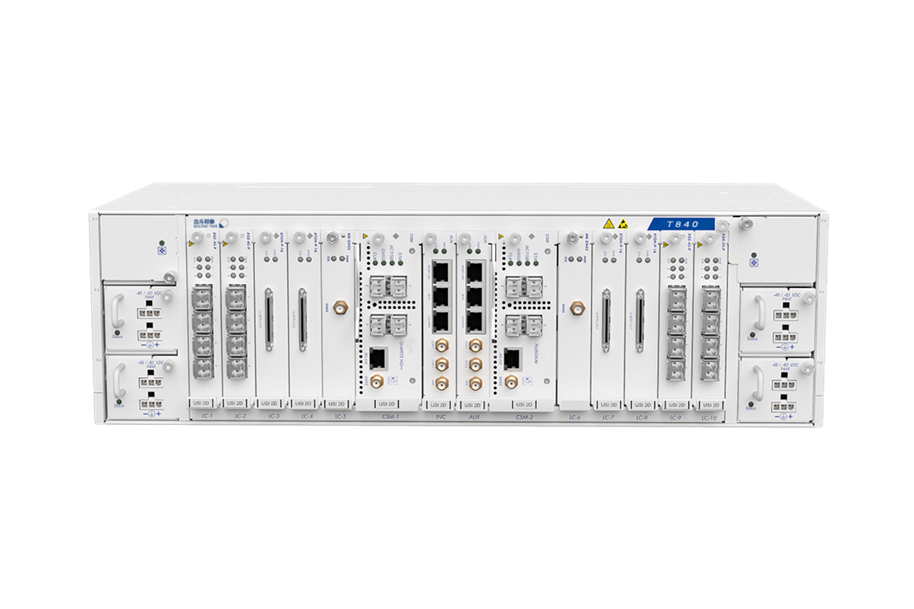

系統概述

● 高品質OCXO、DOCXO和銣鐘最多8x1/10GbE(基本單元)
● +4x1/10GbE(線卡)
● 最多2048個單播從鐘
● 熱插拔冗余時鐘、GNSS和PSU

運行模式

● ePRTC,PRTCAandPRTCB
● IEEE1588PTP主時鐘、邊界時鐘、從時鐘/探測NTP服務
● PRC/SSU(Sync-E和BITS/CC)

GPS接收機

● 嵌入式L1多衛星接收機
● 可選多波段,多衛星接收機,提高精度
● 北斗/GPS/GLONASS/GALILEO/SBAS/QZSS

PTP功能

● 默認配置基于以太網和IP多播電信功能和G.8265.1,G.8275.1和G.8275.2
● 企業混合功能/電力功能基于硬件的數據包處理

NTP服務

● 大容量一級時間服務器
● 硬件時間戳同時支持NTP/PTP/Sync-E/SSU
● NTP身份驗證和PTP到NTP轉換

擴展卡(選件)

● T840可擴展10塊熱拔插卡
● 線卡:①-16xE1/T1/2.048MHz(120/100/75ohm)②-4x1/10GbE(PTP/Sync-E)③-多波段GNSS-10x復合時鐘

多波段GNSS接收卡

● 冗余,熱插拔,GNSS接收機和天線輸入(帶2張卡)為ePRTC和PRTC-B
● 提供更高的精度。多波段、多衛星系統184通道GNSS接收機
● GPS(L1C/AL2C),北斗(B1l,B2l),Galileo(E1B/CE5b),GLONASS(L1OF,L2OF),
QZSS(L1C/AL2C),SBAS(L1C/A:WAAS,EGNOS,MSAS,GAGAN)
● 四并行GNSS衛星系統
● 星位圖和GNSS狀態
● 可配置信噪比,高程和定位精度因子
● 用戶可配置的天線電纜延遲補償
● 支持固定定位-單衛星模式
● 干擾和欺騙檢測
● 高級欺騙、接口檢測和緩解
● 天線電壓+5VDC
● 天線連接器SMA-F(50歐姆)

性能優勢

● 全硬件冗余
所有關鍵模塊有保護,確保無丟失性能和高服務可用性

● Bdtime™技術
內置同步精度監控、測試和保證功能

● 從傳統到IP的簡便轉換
從傳統TDM到基于IP以及包括CC、BITS和T1/DS1/E1信號的網絡簡便轉換

● 多技術高速連接
電信業界第一款支持NTP、PTP和SyncE超過48個10Gbit/s和1Gbit/s且?guī)в布r間戳的接口

● 獨特的靈活性和多功能性
模塊化和可擴展的設計,可配置為ePRTC、PRTC、SSU、PTPGM時鐘、APTS、邊界時鐘和從時鐘以及NTP服務器

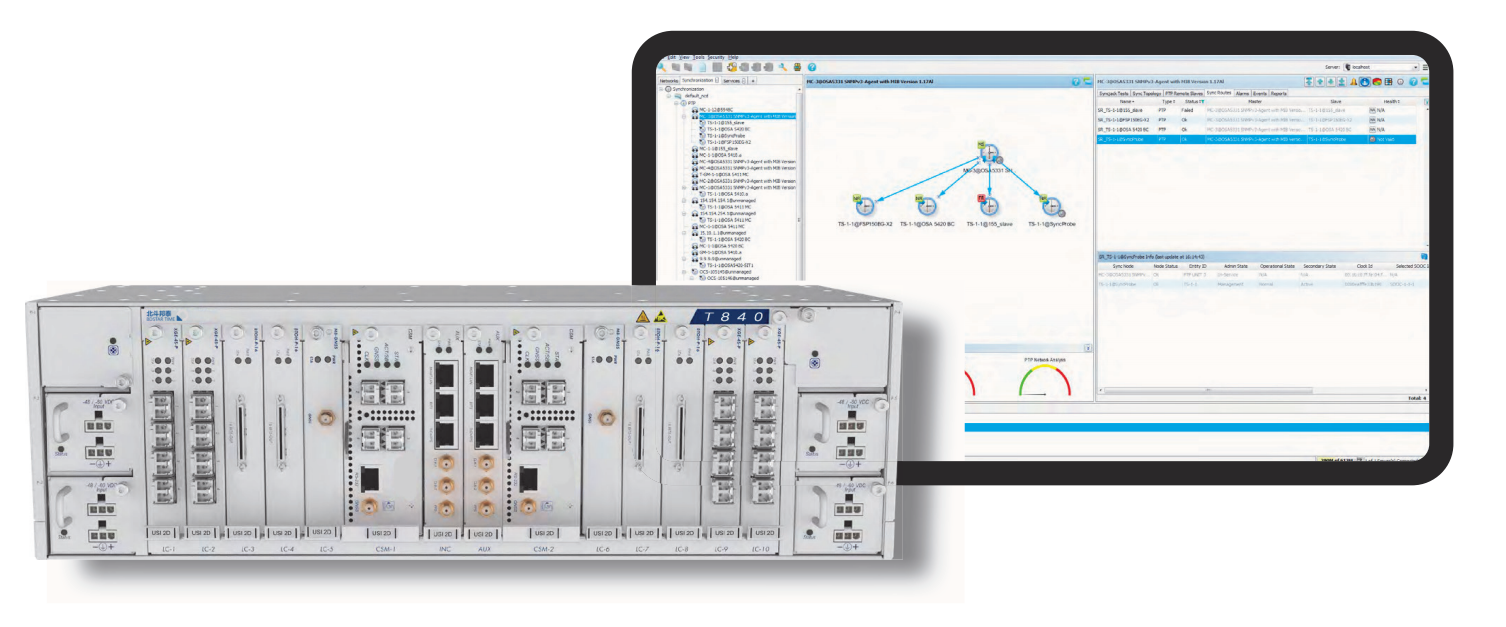

● 操作簡單

綜合性控制器,包括綜合性SyncDirector和GNSS掌控,以達到優異的管理和同步監控特性

主要應用

● 增強型主時鐘(ePRTC)
● 主時鐘(PRTCA和PRTCB)
● 1588v2PTP主時鐘(在速率128pps時最多2048個PTP客戶端)
● 1588v2PTP邊界時鐘(在速率128pps時最多2048個PTP客戶端),G.8273.2BCtypeD
● 1588v2PTP從時鐘輸入(作GNSS備份)APTS
● GNSS接收機和PRC/PRTC,包括多個物理同步輸出接口
● 同步供應單元(SSU)和復合時鐘發生器
● NTP服務器
● 同步探針-Bdtime™監控和保證

產品規格

擴展卡:高達10個
PTP/NTP/Sync-Eports:高達48個
BITS輸出端口:高達161個
PSU:可熱插拔的冗余DCPSU
尺寸(長x寬x高):3RU443mmx132.5mmx216mm/17.44”x5.21”x8.50”

NTP功能

● GNSS參考一級時間服務器
● NTPv1,v2,v3和v4支持IPv4和IPv6
● NTP單播/多播/廣播
● 對稱秘鑰和自動秘鑰認證
● 時間&日期協議
● NTPpeering
● NTP可選時間標準(UTC/GNSS/Local)
● 硬件時間戳精確到納秒級別
● 鎖定GNSS,NTP對UTC精度優于+/-100ns
● 最多16個NTP服務IP地址
● 同一網口支持NTP和PTP
● PTP到NTP轉換
● 每個流最多三個層VLAN(Q-in-Q服務提供商標簽)
● 增強的NTP統計信息和客戶端列表
● 每個CSM每秒最多8000個事件
● 在GNSS失效時PTP為備份

PTP網絡功能

● PTP配置支持:
—ITU-TG.8265.1頻率傳送功能(基于IPv4/IPv6的IP單播)
—ITU-TG.8275.1時間/相位傳送功能(全定時域支持-以太網組播)
—ITU-TG.8275.2時間/相位傳送功能(輔助部分域定時支持-IPv4/IPv6)
—PTP企業功能(混合組播和單播)—默認支持IEEE15882008PTP基于IP組播
—默認支持IEEE15882008基于以太網組播(附件F)
—PTP電力和公共設施功能:EC/IEEE61850-9-3,IEEEC37.238-2011,IEEEC37.238-2017
—PTP廣播和媒體功能:SMPTEST2059-2,AES67
● 支持一步和兩步時鐘配置
● 隨著從時鐘的增長,性能不會下降
● 最多16個主/邊界時鐘IP地址(在同一端口上同時支持IPv4和IPv6)
● 最多16EVCs(IEEE802.1Q客戶標簽)和每個CSM堆疊的VLANs
● 同時支持多種功能
● 支持PTP(TAI)和任意(ARB)時間規模
● 所有端口上同時支持的主和從時鐘
● 每個流最多三個層VLAN(Q-in-Q服務提供商標簽)
● 增強的PTPGM/BC/從站統計信息,性能監測(15min和24h),閾值越界告警TCA)和SNMP陷阱
● 納秒級精確硬件時間戳
● 內部一流時鐘恢復算法
● DoS保護采用硬件訪問控制列表(ACL)和流量速率限制
● 在PRPIEC62439-3網中作為單或雙連接時鐘運行

產品文檔

T840【PDF】數據表
