授時中心站

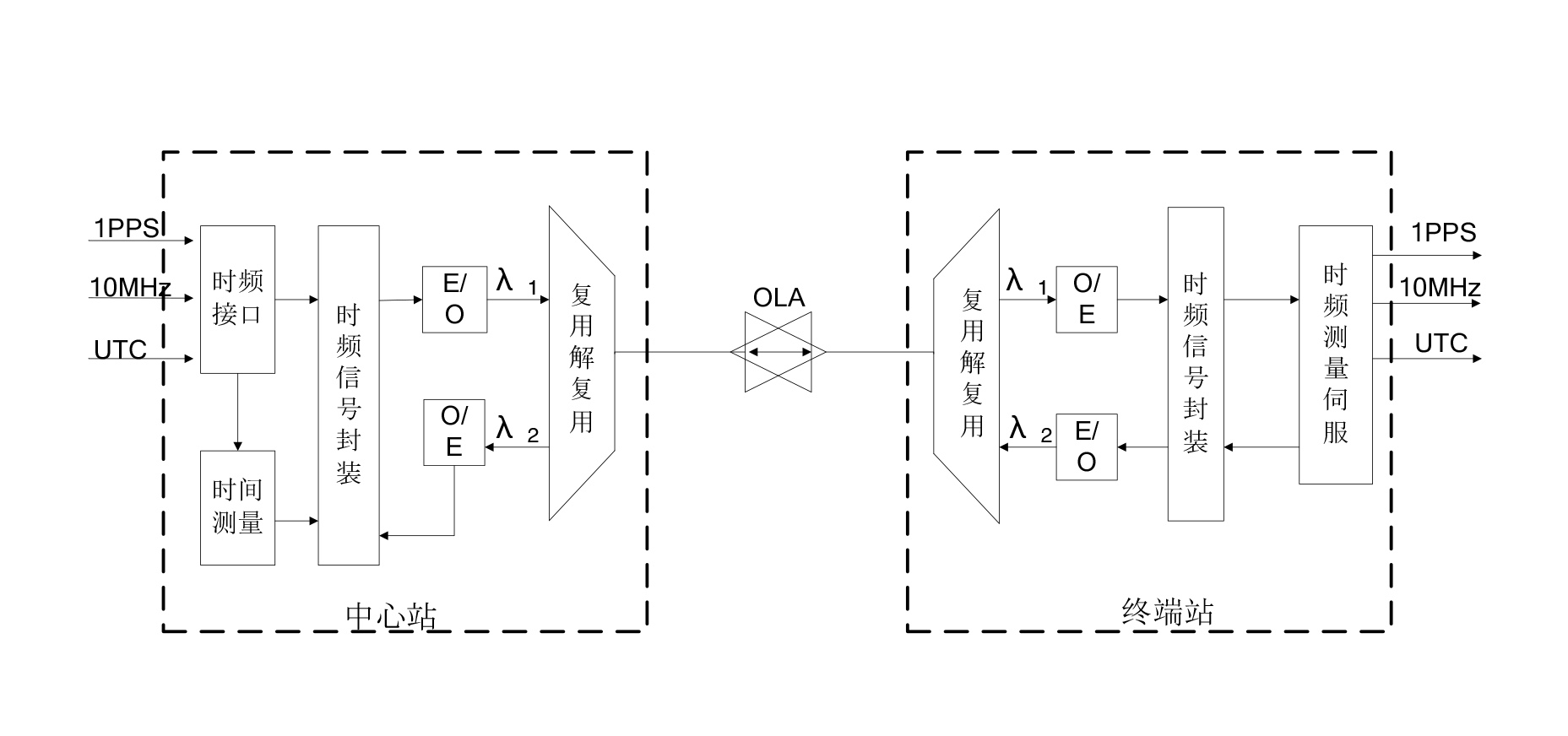

授時中心站主要由光電模塊、高精度測量模塊、時頻接口以及光濾波處理模塊組成以下分別介紹：

光電模塊

用于雙向時間比對的光電系統模塊主要完成兩個功能：一是將本地原子鐘的秒脈沖、10MHz/100MHz時鐘和少量數據信息復合為連續的碼流，利用DWDM光模塊發送到對端；二是將對端發送光信號碼流經光電轉換，提取出所需的秒脈沖，送交時間間隔測量模塊與本地秒脈沖實施時間比對。系統中的單片機用于上報測量結果。設計中重點考慮的問題是光電時延控制和電路信號噪聲抖動抑制。

測量模塊

時間測量模塊完成時間間隔測量、溫度測量以及和PC機通信的功能，時間和溫度的測量由FPGA配合測量芯片完成，測量后的數據由FPGA處理并通過串口發送給PC機用于時間比對和馴鐘。

產品采用了基于時間內插技術用成熟測量芯片加后續濾波算法保證測量的分辨率和準確度。經測試時間測量模塊帶來的抖動峰峰值小于200ps、均方差小于30ps，對溫度不敏感。影響測量性能的主要是快變隨機噪聲，因此可以對測量結果進行濾波處理，經過處理后的抖動將更小，完全能夠滿足設備要求。

環形器和濾波器

本方案采用環形器和濾波器來隔離一根光纖中的雙向波長。高隔離度、低插損的環形器，隔離度可以達到30dB，插損小于0.8dB。濾波器3dB帶寬0.2nm，插損小于1dB。

時頻接口

中心站需引入一路秒脈沖信號和一路10MHz/100MHz頻率信號，另預留兩路SMA接口備用。

電源及功耗

授時中心站供電為交流220V，峰峰值波動小于20%，功耗約為40W。

結構設計

設備中心站機箱結構尺寸為標準19英寸，高度2U（440×89×350mm），進深為350mm。

授時中端站

授時中心站主要由光電模塊、高精度測量模塊、時頻伺服重生模塊、時頻接口以及光濾波處理模塊組成以下分別介紹。

時頻伺服重生模塊

高精度時間伺服模塊基本原理，首先利用高精度時間測量技術測量光纖時間傳遞系統中終端站收到的秒脈沖與本地可控振蕩器產生的秒脈沖之間的時差，將該時差與對端送來的時差值進行相應的算法處理，抑制噪聲及擾動帶來的測量誤差，從而得到時頻中心與終端站之間的真實鐘差。將該鐘差利用相應的算法控制伺服終端站中的高穩壓控振蕩器，產生與時間頻率中心高度同步且穩定的秒脈沖和頻率信號。時間伺服系統可以克服秒脈沖在光纖信道傳輸過程中引入的隨機誤差，保證光纖授時系統的短期和長期高精度和高穩定度。并可以利用終端站的高穩時鐘使終端站具備一定時間內的守時功能。

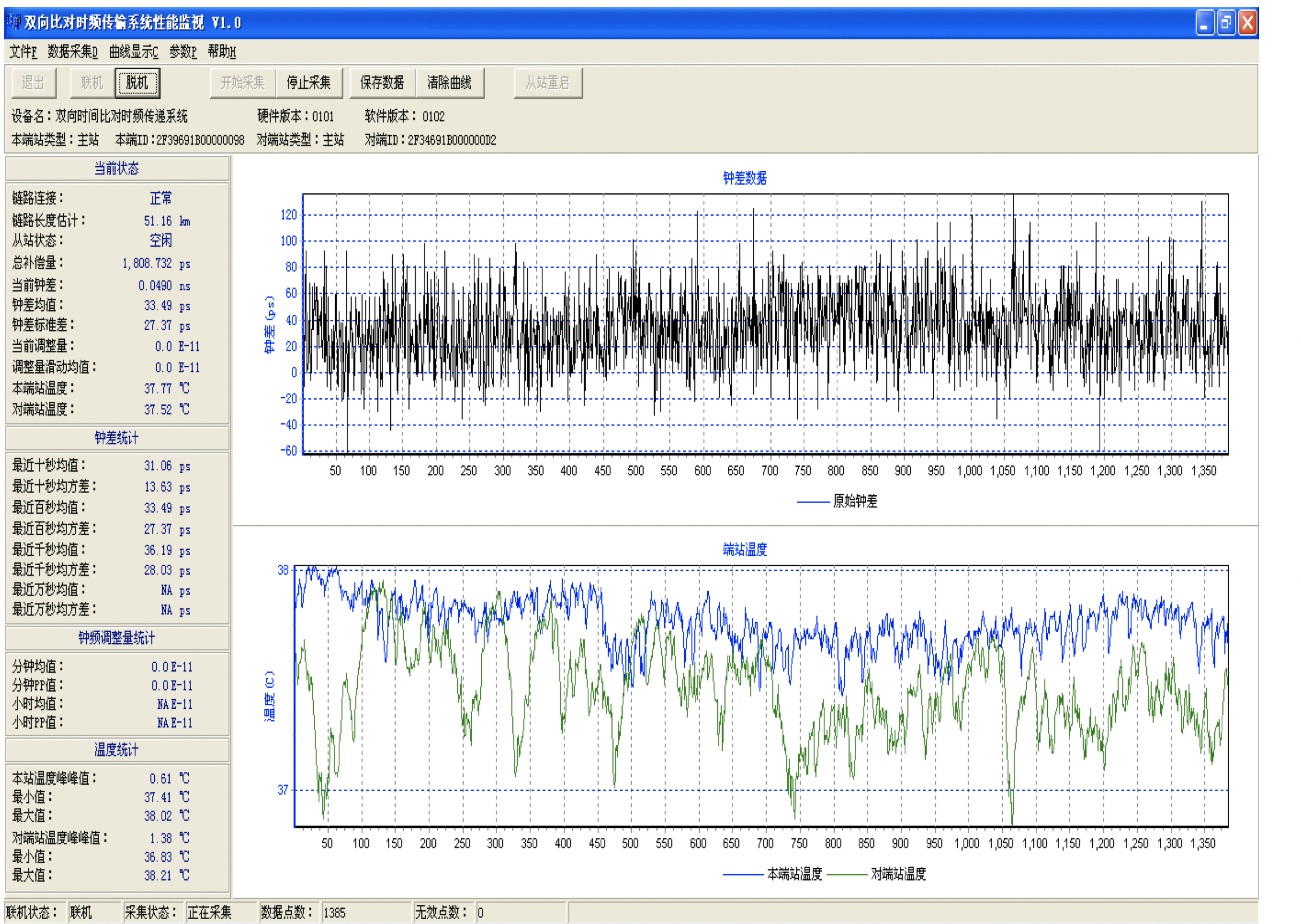

設備使用中，利用PC機運行時間伺服軟件對比對系統所測兩端站鐘源鐘差進行實時監測、分析，并根據相關原理對伺服鐘進行持續調整控制。設備時間伺服軟件界面如圖：

時頻接口

 終端站有一路1路秒脈沖信號和1路頻率信號作為終端比對時頻信號，SMA接口。終端站輸出1路秒脈沖信號和1路頻率信號，SMA接

電源及功耗

授時中心站供電為交流220V，峰峰值波動小于20%，功耗約為50W。

結構設計

授時終端站后面板輸出接口為1路頻率信號和1路秒信號，SMA接口。還有，1路頻率信號和1路秒信號作為時頻比對輸入信號，SMA接口。其余結構設計與授時中心站相同。

性能測試

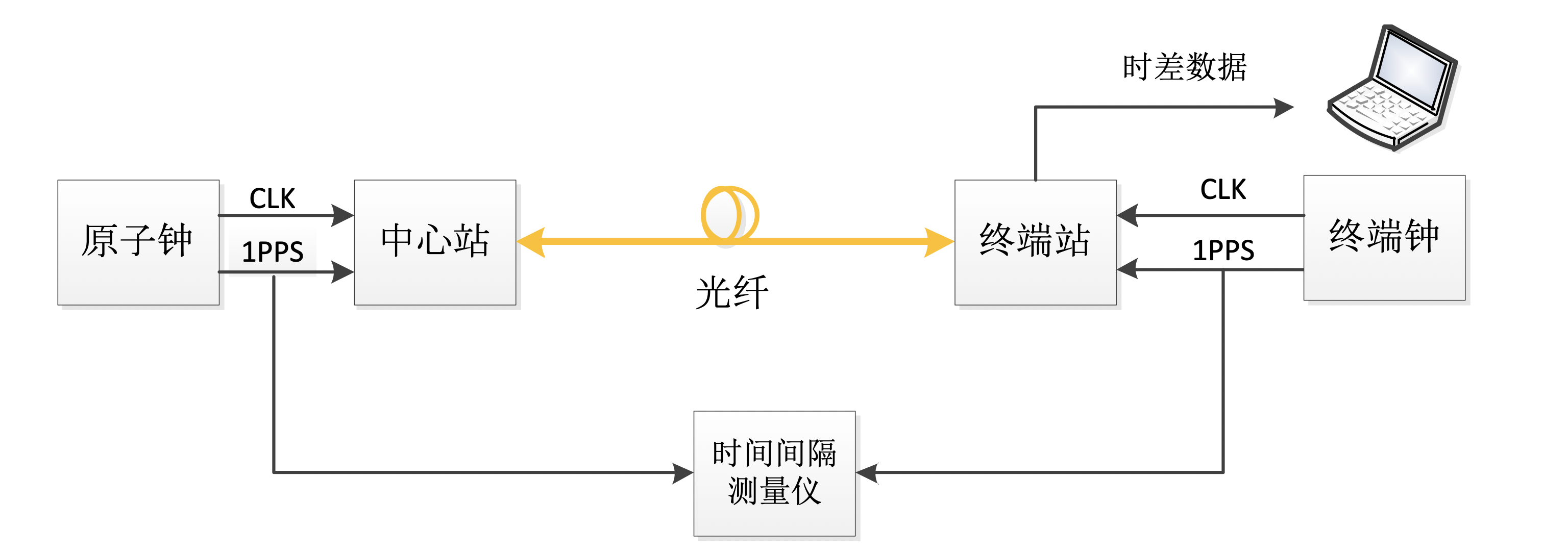

測試連接框圖

SR620與比對設備在100km光纖上的測量結果

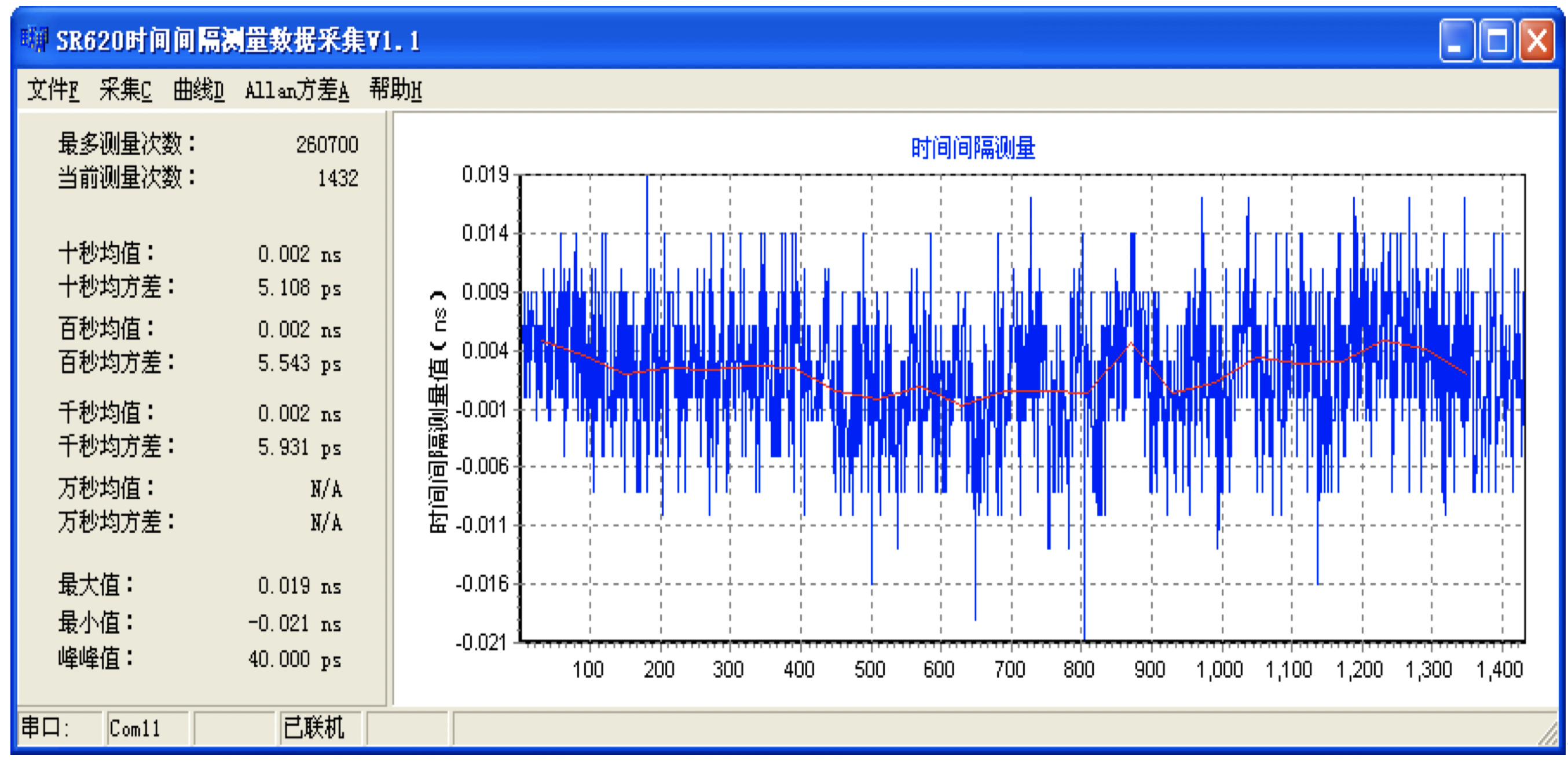

SR620測量結果圖

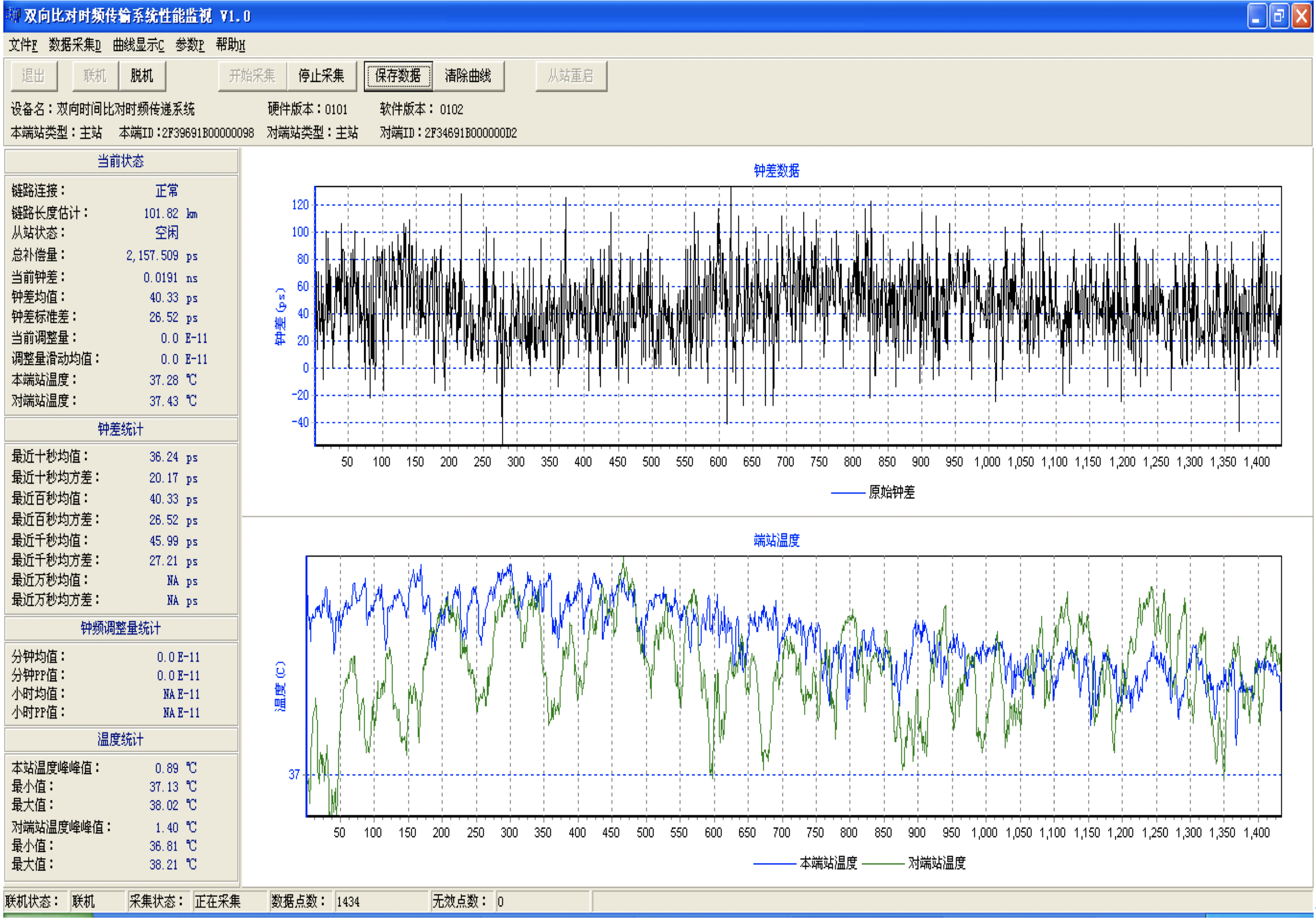

比對系統測量結果圖
