首頁 >> 精密實驗室頻率源 >> MHM-2020 主動型氫原子頻標氫原子頻標


MHM-2020 主動型氫原子頻標

MHM-2020 主動型氫原子頻標
氫原子頻標

氫原子頻標 獲取報價

產品描述

Microchip MHM-2020 是對世界上安裝最廣泛的主動式微波激射型氫原子鐘的傳承和發展,通過重新設計電子設備和軟件獲得了更好的穩定性,增強了MHM-2010獨特的自動調諧設計。

MHM-2020能夠?qū)崿F(xiàn)< 3×10-16的日漂移率以及改良的環境穩定性,設計用于需要極端頻率穩定性和低相位噪聲的應用。

在美國設計、制造和測試的微波激射器著眼于長期的服務部署,自1999年以來,95%的微波激射器仍在Microchip的相關設施中運行。每個MHM-2020的制造都符合嚴格的質量標準,并在部署前進行了廣泛的性能驗證測試。

應用領域

• 基礎科學研究的頻率參考源
• 國家級守時服務
• 射電天文學:超長基線干涉測量、陣列(VLBI、VLBA)
• 深空跟蹤和導航
• GNSS/GPS衛星測控

Performance Parameters

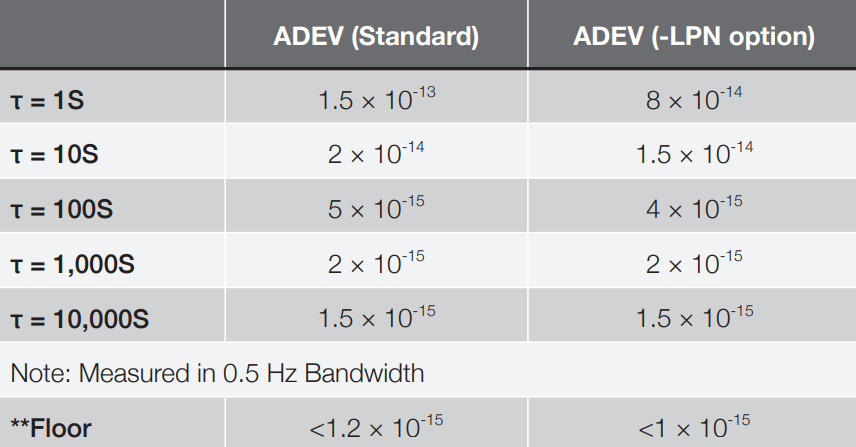

Stability


**Note: Typically achieved after extended period of unperturbed, continuous operation. Temperature variation: ±0.25°C. Relative humidity: ±10%. **Daily Aging <3 × 10-16 (typical) Note: Achievable after >3mo's operation while applying integrated drift compensation software

WEB 網管監控

實時監控統狀態,包括 RAM、CPU 利用率及進程、CPU 平均負載、磁盤分區信息、系統正常工作時間、系統正在運行時間等;顯示系統信息,包括主機名稱、操作系統內核版本、內存、CPU 信息、系統定時任務等;實時監測網口傳輸速率,監測網絡連接,ARP 緩存表,網口帶寬顯示;可直接查詢最近登錄服務器的 IP 地址和登錄日期,及正在登錄賬戶信息。



重要特點

• 通過觸摸屏和安全以太網進行遙測監控
• 專用鍵盤或USB/串行端口(安全),便于靈活控制儀器
• 漂移補償模式,使漂移低至<3×10-16/天(典型,3個月后)
• 氫氣使用量低,可長期免維護,使用壽命超過20年。
• 使用內部時鐘標記內部數據時間戳
• 提供1pps同步選項,用于GNSS精確校準
• 多個1pps和RF輸出選項(5、10或100MHz)
• 低相位噪聲選項
• 備用電池
• CE認證

技術指標

用戶界面友好

通過直觀的觸摸屏顯示器,安全的以太網或串行接口進行遙測監控,為您提供各種安全選項。

自動調諧和漂移補償

MHM-2020采用自動頻率控制系統,使諧振腔相對于氫發射線保持恒定頻率。這種技術使它能夠提供長期穩定性,這僅歸

功于最穩定的銫原子標準?,F(xiàn)在,通過將此技術與新的集成漂移補償軟件配對,MHM-2020可以始終如一地實現<3×10-16的日老化率。

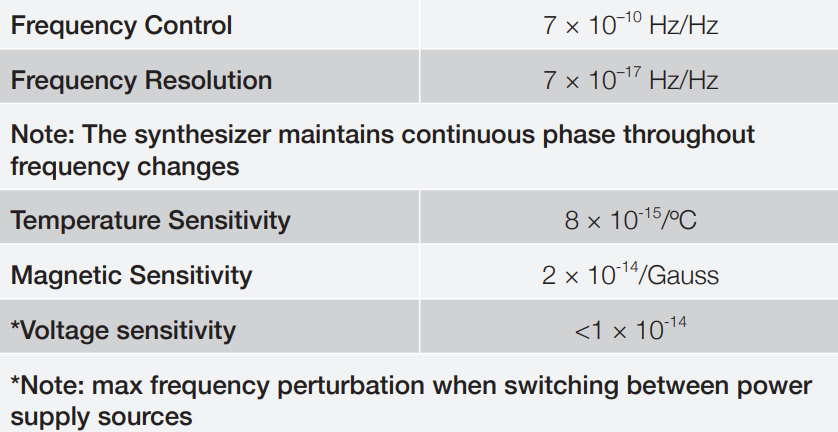

改善環境穩定性


Maser設計用于承受可變電壓,溫度和磁場環境。通過精心選擇電子元件并控制制造工藝,每個MHM-2020的設計溫度

和磁場靈敏度分別為<8×10-15 /ºC和<2×10-14 / Gauss.


低相位噪聲選項


MHM-2020可在出廠時配置低相位噪聲輸出,可在VLBI應用和深空通信和觀測中實現更高分辨率的測量。您不再需要在長期

和短期穩定性之間進行權衡。


低維護和擁有成本


主動式微波激射器的終身擁有成本是一個重要的考慮因素。MHM-2020設計用于長壽命和低維護。氫氣供應足以運行20多年。高效的氫氣狀態選擇器可最大限度地減少離子泵的負荷(每年<0.01摩爾),并且泵本身在標稱氫氣流量下的使用壽命超過20年。TeflonTM燈泡涂層幾乎不需要重涂,并具有超過20年的使用壽命。因為需要,MHM-2020專為現場更換模塊而設計。我們確保根據設備的使用年限,MHM-2010 Maser可以現場升級到新的MHM-2020。


備用電源


微波激射器有四個冗余電源系統,為內部備用電池充電。在正常的實驗室環境中,電池將保持完整的微波激射器性能長達8小時。該系統還具有兩個獨立的交流電源。如果有一個微波激射器發生故障或失去主電源,這兩種電源都可以單獨為其供電。每個電源都能夠以110或220 VAC,50或60 Hz自動輸入。此外,可以將24 VDC電源系統作為備用電源連接到交流電源。在所有電源都缺失的情況下,微波激射器將恢復為電池供電,直到耗盡。


關于MHM-2020


氫氣激光器的工作原理是氫原子在適當?shù)沫h(huán)境中以精確的頻率(1420405751 Hz)發射微波。眾所周知氫原子波長21cm。將極小功率和高純度信號鎖相至極高性能的石英振蕩器,為用戶提供令人難以置信的長期穩定性以及出色的相位噪聲。主動式微波激射器具備超常的穩定性,通常是被動式微波激射器的4倍,銫束的100倍(測量7天)。氫鐘的優勢包括低時鐘噪聲(消除參考時鐘噪聲校正的必要性)和高性能銫相比達到規定頻率穩定的間隔更短(少10000倍)。.MHM-2020獲得專利的四極子磁性技術,使其具有高性能和長壽命的關鍵特性,可實現卓越的原子束聚焦,腔體自動調諧和專有的漂移補償軟件算法。大型部署基地已證明,通過使用相對少量的氫來最大限度地減少離子泵負荷,可以實現長期免維護運行。在關鍵部件上采用專有的Teflon™涂層技術,并使用專用的微波激射器設備來控制每個微波激射器的制造和測試驗證譜系。

規格@25?C(環境溫度),除非另有說明




產品文檔

MHM-2020 主動型氫原子頻標【PDF】數據表
