1000C超高性能晶體振蕩器
晶體振蕩器

產品描述

Microsemi公司的1000C通過先進的SC和BVA晶體加工技術，實現了超低的相位噪聲、優異的短期穩定性，和低老化率的特性。連續工作30天內即可達到標稱的老化率指標，運行時間更長可以獲得更加優異的表現，在連續加電運行數年之后，日老化率指標甚至低至1E-12。

1000C采用杜瓦隔熱技術的恒溫槽設計，在整個工作溫度范圍內均具有優異的溫度特性，其受到溫度變化影響所產生的頻率改變<5.0E-9。此外，1000C還具有一個監測恒溫槽溫度變化的傳感器（監測靈敏度：10mV/℃）。

1000C提供高性能和超高性能兩個版本。超高性能版本，SSB相位噪聲可達：-130dBc@1Hz、-160dBc@100KHz，穩定后，短期穩定度可以達到：2E-13（0.1s ~ 100s）。高性能版本SSB相位噪聲也可達到：-120 dBc@1Hz、-160dBc@100KHz，穩定后，短期穩定也可以達到3E-13(0.1s ~ 100S)。

1000C采用低噪聲、高隔離度的緩沖放大器提供4路獨立的5MHz輸出。緩沖放大器隔離信號輸出盡可能不受負載變化的影響。而內部的電壓調節器則使得電源紋波所引起的影響有效降低。伺服循環系統采用線性的電子頻控技術來進行良好的頻率調整，在壓控調整的范圍內，其調整線性優于5%。

1000C能夠滿足廣泛的軍事和工業環境的應用需求。其可以被應用在高精度的頻率計數器和綜合器、GPS接收機、微波倍頻器、相位噪聲校準測試設備、2級通信應用、雷達和戰術通信系統、安全通信系統、衛星地面終端以及航天飛行系統等。

技術指標

頻率輸出：

頻率：4路5kHz

幅度：1Vrms(2路)，0.5Vrms(2路)

諧波：<-40dBc

雜散：<-80dBc

連接器：SMA

短期穩定性：0.1-100s）艾倫方差

<3.0E-13 高性能，<2.0E-13超高性

日老化率：（工作30天后）

<5.0E-9（在整個工作溫度范圍）

SSB相位噪聲：高性能超高性能

1Hz -120dBc -130dBc

10Hz -145dBc -150dBc

100Hz -156dBc -157dBc

1,000Hz -160dBc -160dBc

10,000Hz -160dBc -160dBc

100,000Hz -160dBc -160dBc

溫度特性：<5.0E-9（在整個工作溫度范圍）

font view

主要特點

● 低老化率：5.0E-11/天

● 低相位噪聲：-130dBc@1Hz，-160dBc@100kHz（超高性能）

● 4路獨立緩沖和電壓隔離的5MHz輸出

● 短期穩定度：0.1s至100s優于2.0E-13（超高性能）

● 快速啟動：15分鐘達到2.0E-8

● 可在0℃至55℃的寬溫環境下運行

● 電壓調節0V至10V

● 調節范圍6.0E-7

頻率調整

壓控極性：正向

壓控范圍：0V-10V

負載特性： <5.0E-11，50Ω

供電電壓：

8-30VDC

功耗：?jiǎn)?dòng)13W，運行3.5W

連接器：DB9

環境指標：

電壓特性：電壓改變+-1%，<1.0E-11

EMI敏感性（邊頻帶）：<-100dBc，0.1Vrms，10Hz-104Hz

操作溫度：0℃至55℃

存儲溫度：-40℃至85℃

開機特性：15分鐘，至2.0E-8

恒溫槽溫度監控： 10mV/℃

規格尺寸：規格尺寸尺寸：7.6cm*16.5cm*7.6cm(寬*深*高)

重量：<0.67Kg

MTBF：>130,000小時

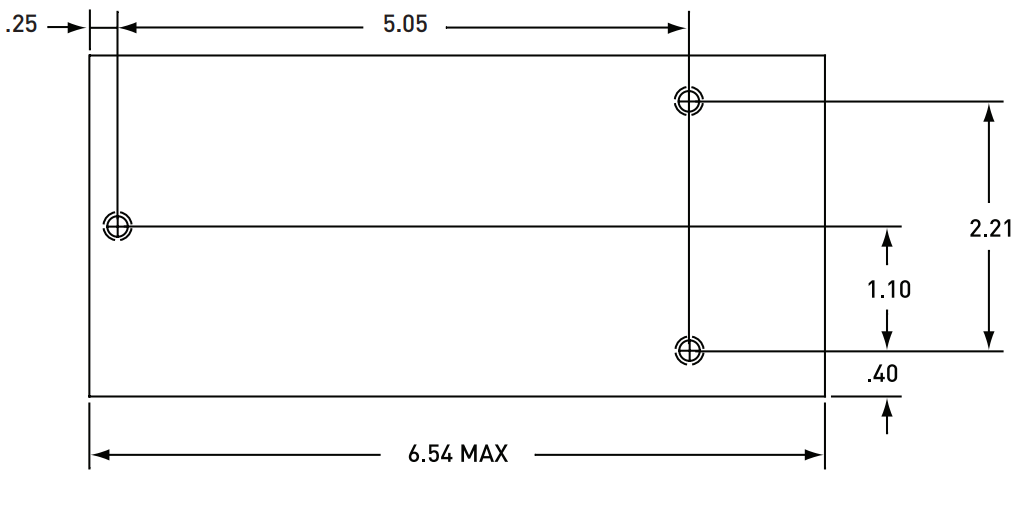

Bottom View

1000C超高性能晶體振蕩器【PDF】數據表
