OSA3350 ePRC+ 光學銫原子鐘

光學銫原子鐘，具有良好的頻率穩定性 獲取報價

產品描述

越來越多的網絡和應用程序需要被精確地同步。不準確的時間會導致性能不佳，甚至整個系統中斷。雖然GNSS提供了極好的精度，但基于衛星的定時存在干擾和欺騙等漏洞，因此不能作為唯一的同步技術來依賴。原子鐘具有高水平的準確性和出色的可用性，為GNSS提供了理想的備份。

我們的OSA3350是第一個專門為ePRC應用程序設計的商業光學銫原子鐘。它能夠在一個延長的生命周期內實現高度穩定的同步。由于其先進的光學銫技術，它提供了比傳統的磁性銫時鐘更高的精度、更長的壽命和更堅固的設計。我們的OSA3350具有比ePRCG.811.1規范更好的出色頻率穩定性，能夠部署ePRTC解決方案，甚至優于最嚴格的建議。更重要的是，用超穩定的原子鐘補充衛星同步解決方案，確保最高水平

主要優點

超高穩定性和長壽命

比傳統磁選銫鐘具有更高的頻率穩定性和超過兩倍的壽命。

獨特的創新

利用光學技術高效利用銫原子的商用ePRC+產品。

緊湊的設計

緊湊而兼顧的設計，適用于云、核心網和企業網。

RoHS兼容

完全符合最新的RoHS標準，實現高水平的環境可持續性

遠程和安全管理

遠程和安全管理使用SNMPv3，全面支持ADVA控制器

模擬頻率輸出

模擬輸出數量：2
頻率：5MHz 和 10MHz
信號格式：正弦波
連接器：BNC
負載阻抗： 50Ω±5%
振幅：>10dBm（最?。?；13dBm（典型）
諧波: ≤ -40dBc
非諧波（雜散）：≤ -70dBc

數字頻率輸出

數字頻率輸出數量：1
信號格式：方波
頻率：2048MHz
連接器：SMA
振幅：< 2.5VPP @ 50Ω 負載

定時數字輸出 1PPS

1PPS輸出數量：4
頻率：1 Hz
連接器：BNC/F
信號格式：方波LVCMOS
負載阻抗：50Ω
振幅：5 Vpp ，50Ω負載
抖動： ≤1ns RMS
上升沿：≤5ns (10% to 90%)
輸出方形
輸出定時信號有效斜率：正
脈沖寬度：20 μs

定時同步1PPS輸入

1PPS輸入數量：1
頻率： 1Hz
連接器：BNC/F
信號格式：方波 LVCMOS
負載阻抗：50Ω或1MΩ (可編程)
振幅： 2.5V；max. 5V
脈沖寬度：100ns-100μs
輸出定時信號有效斜率：正或負（可編程）

定時同步1PPS輸出

同步范圍：±500μs
一次性外部同步分辨率（1PPS輸入同步）：≤ ± 10 ns
1PPS輸出的手動相位調整
4個獨立可調輸出
手動調節分辨率：1 ns

電源和電池選項

電源模塊數量：2
全冗余電源
熱插拔
自動開關
穩態功耗： @ 25°C ≤60W
預熱功耗： ≤90W

環境

工作溫度：10°C – +50°C
不工作溫度： -40°C – +70°C
工作相對濕度： 10% – 90% 無冷凝
工作DC磁場：0 Gauss to 2 Gauss 任意方向
在防風雨位置固定使用（操作）：EN 300 019-1-3, class 3.2
運輸：EN 300 019-1-2, class 2.2
存儲：EN 300 019-1-1, class 1.1
海拔：0 – 15,000 m
安全：IEC 62368-1
EMC&ESD: EN 50081-1, EN 50082-1, IEC 801 parts 2,3,4,5,6
符合CE
完全符合RoHS

機械參數

桌面或19’’機架安裝
寬度/帶機架安裝耳： 450mm/482.6mm
深度：510mm
高度：132mm
重量：20kg

網絡應用

ePRC和ePRTC適用于通信和云服務提供商、電力公司、企業和政府

符合PRC G811/ePRC G811.1的高精度和穩定頻率源
ePRC+/ePRTC+通信網絡解決方案，結合基于衛星的定時和主時鐘
為更高的精度和更長的壽命替代磁選銫鐘
應用在云和電力的GNSS高穩定備份
云服務提供商、企業以及政府和國防組織受益于最高的精確度和更長的生命周期

技術參數

頻率精度和可設置性

頻率精度（工廠）：≤ ±1×10-12
功率循環后的頻率重復性：≤ ±1×10-12
頻率設置分辨率: ±1×10-15
頻率設置范圍：±1×10-9

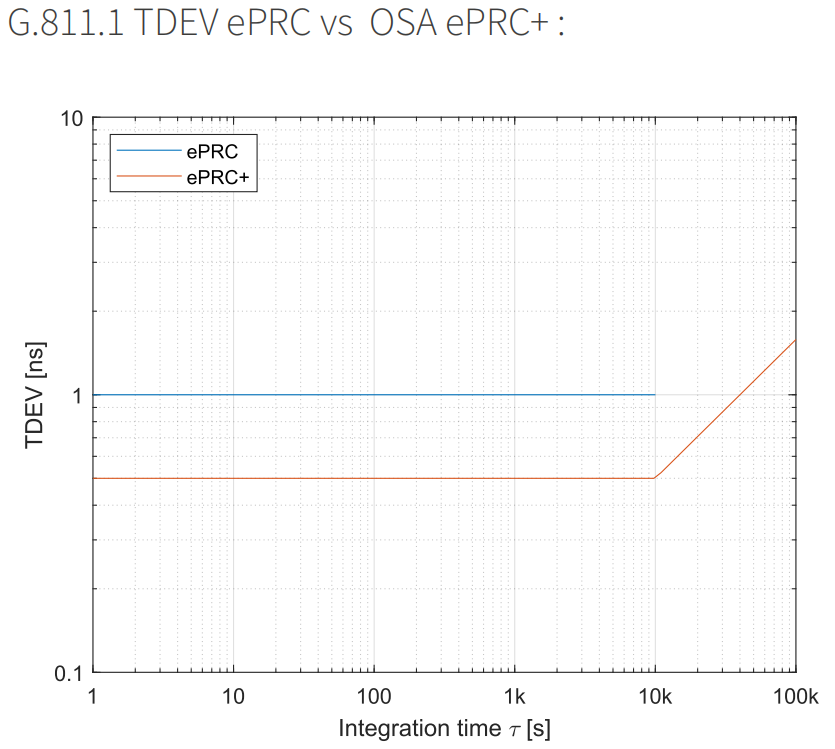

頻率輸出的穩定性優于ITU-T

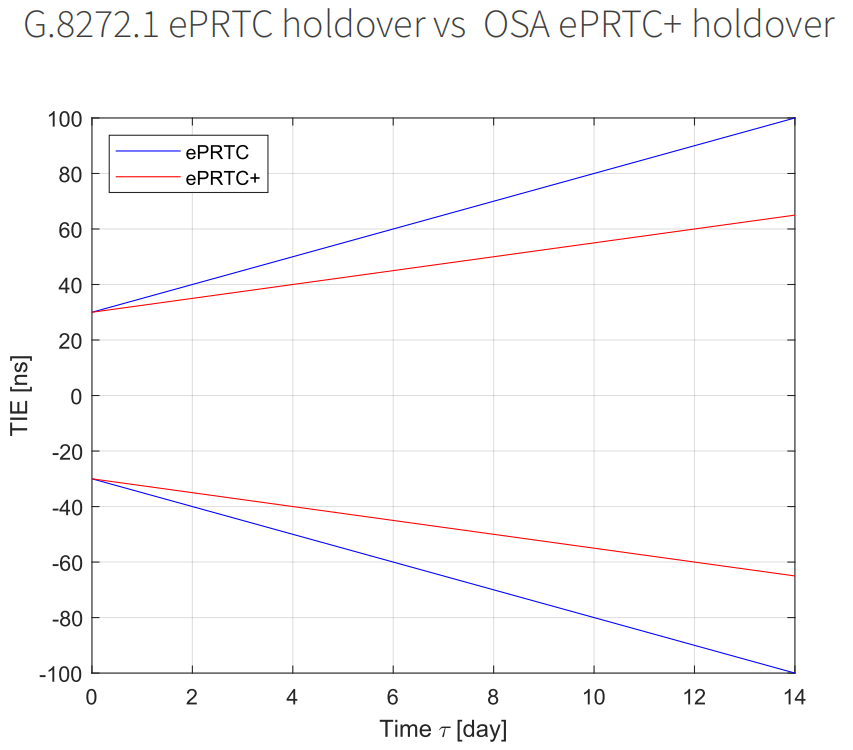

OSA 3350 ePRC+超過811.1 ePRC，當與OSA ePRTC結合使用時，該解決方案可以提供高達35ns的保持超過14天與G.8272.1 ePRTC中規定的70ns相比。

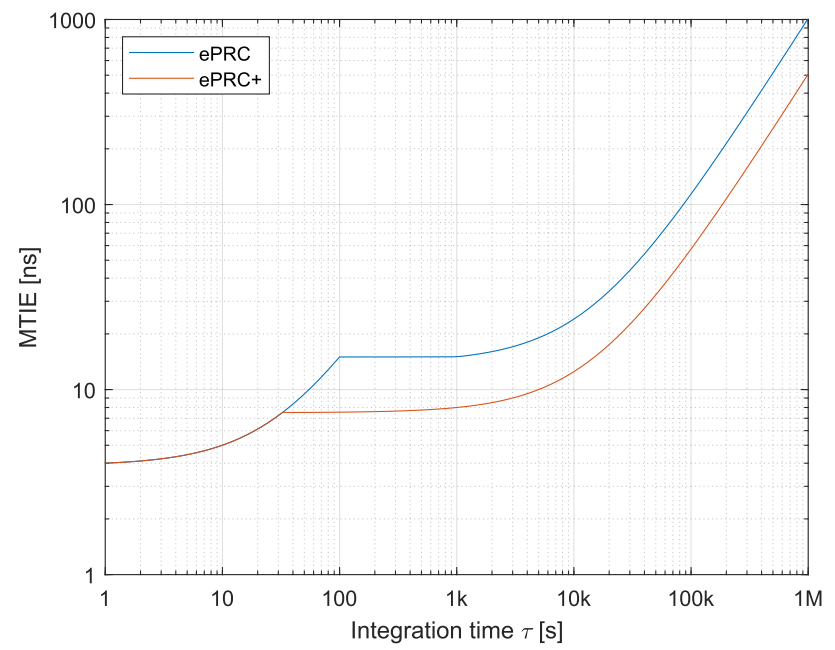

811.1 MTIE ePRC 對比 OSA ePRC+ :

預熱時間

60分鐘 @ 25°C

電信 BITS 輸出

BITS輸出數量：4

信號波行符合 ITU-T G.703

信號類型： E1

碼型： HDB3

幀類型： CAS 帶 CRC4

SSM支持

連接器：

2 x BNC ：2048MHz

2 x RJ-48：E1

阻抗： 120Ω@ RJ-48；75Ω @ BNC

模擬頻率輸出

模擬輸出數量：2

頻率：5MHz 和 10MHz

信號格式：正弦波

連接器：BNC

負載阻抗： 50Ω±5%

振幅：>10dBm（最?。?；13dBm（典型）

諧波: ≤ -40dBc

非諧波（雜散）：≤ -70dBc

管理特點

狀態LED
- 3x (告警-狀態-電源)
- 在前面板（管理板卡）
告警繼電器
- 告警繼電器：3
- 最大額定值：U= 50 VDC, I = 250 mA
- 連接器：SUB-D 9/F
- 在前面板（管理板卡）
本地管理端口
- RS-232C
- 連接器：SUB-D9/M
- 端口配置：波特率115200 bps
- 端口配置：8個數據位，1個停止位
- 端口配置：無奇偶校驗，無握手
- 管理命令：CLI
- 管理軟件： Windows GUI
遠程管理端口
- 遠程管理端口：以太網 – TCP-IP
- 連接器：RJ45
- 管理命令：SNMPv2/v3 (包括身份驗證和加密)
- 管理軟件：Ensemble Controller, Ensemble Sync Director

OSA3350 ePRC+ 光學銫原子鐘【PDF】數據表
